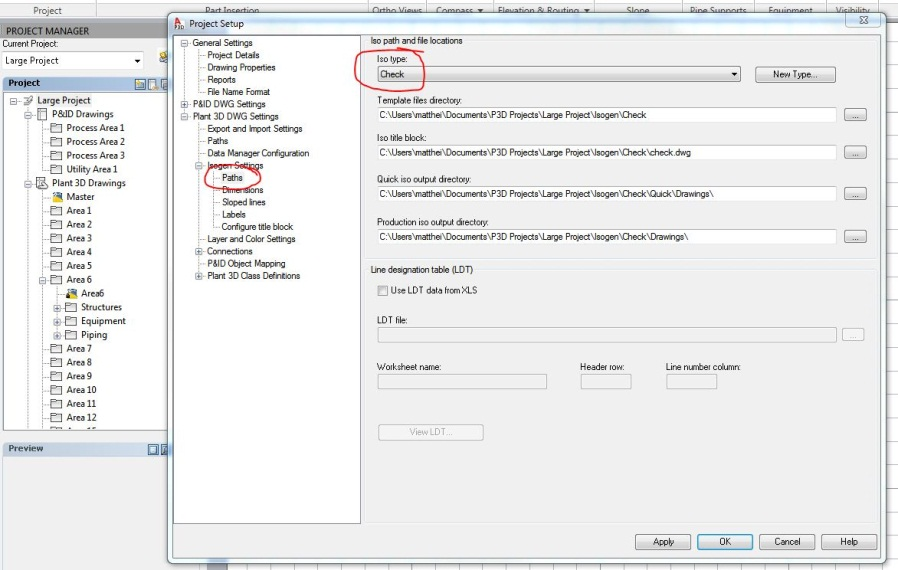

Le gestionnaire de projets du AutoCAD Plant 3D toolset gère tous les dessins isométriques pour vous. Il contient des dossiers distincts pour tous les styles iso que vous devez créer. La configuration des styles et des emplacements pour ces dessins est gérée par via Gestionnaire de projets > Propriétés :

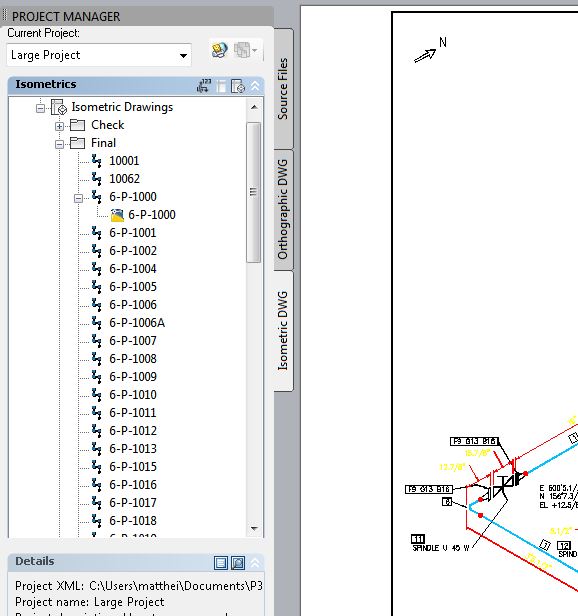

Les dessins isométriques sont créés en fonction du numéro de ligne et sont triés par style Iso dans le gestionnaire de projets :
Les dessins isométriques peuvent être créés uniquement à partir d'un dessin, auquel cas seuls les composants de tuyauterie du dessin seront extraits vers l'iso, ou pour l'ensemble du projet. Dans ce cas, l'ensemble de la ligne (parmi plusieurs fichiers de modèle peut-être) sera extrait dans le dessin isométrique unique. Un dessin isométrique peut être divisé en plusieurs feuilles. Chaque feuille représentera un fichier DWG distinct.
Le dessin isométrique étant extrait du modèle 3D, la plupart des gestionnaires de CAO n'autorise pas la modification des dessins isométriques.
Cela évite les incohérences entre le modèle et le dessin isométrique.
