A propos de l'affectation des actionneurs de vanne par défaut

Vous pouvez attribuer un actionneur par défaut à une vanne.

Vous pouvez affecter des actionneurs à une vanne dans les spécifications des tuyauteries, dans le catalogue ou dans le modèle 3D.

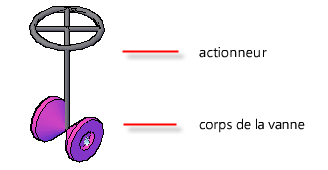

Un actionneur par défaut (par exemple, un volant) s'affiche lorsqu'une vanne est placée dans le modèle 3D. Les actionneurs par défaut sont définis dans les spécifications des tuyauteries ou dans le catalogue.

L'affectation d'actionneurs par défaut dans les spécifications des tuyauteries présente des avantages. Dans Spec Editor, vous pouvez copier les affectations d'actionneurs paramétriques d'une vanne vers une autre vanne. Vous pouvez également copier les affectations d'une spécification des tuyauteries vers une autre spécification.

Les actionneurs basés sur des blocs sont créés dans le catalogue ou dans le modèle 3D. Dans le modèle 3D, utilisez la palette des propriétés pour remplacer l'actionneur par défaut.

Remarque : Lorsque vous créez une vanne dans l'éditeur de catalogues, spécifiez un type de composant de tuyauterie ValveBody pour prendre en charge l'affectation d'actionneur.
