Une fois que vous avez ajouté une classe à l'onglet Mappage de classes, vous devez aussi l'ajouter à la liste des classes dans l'onglet Géométrie pour que la conversion réussisse.
Vous pouvez spécifier une forme 3D à utiliser et associer les cotes paramétriques pour la dimensionner correctement. En d'autres termes, vous décrivez à quoi doit ressembler chaque classe dans le modèle.
Les formes Plant 3D ont des orifices de connexion définis. Elles possèdent aussi un nom permettant d'identifier le type d'extrémité et ces noms sont ajoutés au nom du script. Les formes dont le nom ne comporte pas d'extension commençant par un trait de soulignement sont soudées bout à bout/biseautées et peuvent souvent recevoir aussi des brides. Les formes dont le nom se termine par _OF ont des extrémités femelles filetées ou emmanchées-soudées. Les formes dont le nom se termine par _OM ont des extrémités mâles filetées ou emmanchées-soudées.
Voici quelques exemples de scripts graphiques courants :
| Exemple de nom de script | Exemples de descriptions | Exemple d'image |
|---|---|---|
| CPB (noms sans extension commençant par un trait de soulignement) | Extrémités biseautées, soudées bout à bout ou bridées |
 |
| CPB_OFOF | Extrémité femelle emmanchée-soudée ou filetée sur chaque orifice (_OFOFOFOF indique une vanne 4 voies à extrémité femelle emmanchée-soudée ou filetée sur chaque orifice) |
 |
| CPB_OMOF | Extrémité femelle emmanchée-soudée ou filetée sur un orifice et extrémité mâle emmanchée-soudée ou filetée sur l'autre |
 |
| CPB_OMOM | Extrémité mâle emmanchée-soudée ou filetée sur chaque orifice |
Comme CPB_OMOF dans l'exemple précédent, mais avec des extrémités mâles sur chaque orifice |
| CPJRCL | Réduction concentrique |
 |
| CPJREL | Réduction excentrique (décalée ou à ligne centrale décalée) |
 |
A chaque script sont associées des propriétés qui indiquent comment les extrémités doivent être dessinées. Les propriétés AutoPLANT ou CADWorx sont mappées aux versions d'AutoCAD Plant 3D toolset. Souvent, vous souhaiterez affecter des formes différentes à une classe, en fonction du contexte. Par exemple, vous pouvez affecter à la classe AT_TEE (AutoPlant) ou Tee (CADWorx) une forme de té soudé, té emmanché-soudé ou té bridé selon l'emplacement. Vous pouvez spécifier un ou plusieurs noms de propriétés à utiliser comme critère de correspondance pour la forme graphique à utiliser.

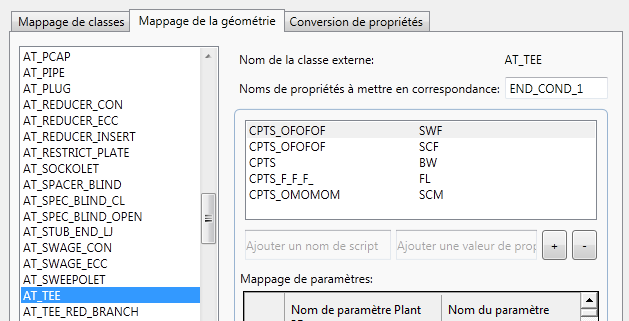

Pour AT_TEE, par exemple, vous pouvez spécifier la propriété externe END_COND_1 comme critère de correspondance pour différencier les formes à utiliser. Voici un exemple qui indique d'utiliser CPTS_OFOFOF lorsque la propriété END_CONDITION_1 contient SWF ou SCF, mais CPTS lorsqu'elle contient BW, etc.
A chaque mappage de géométrie correspond aussi un jeu de paramètres, qui peuvent varier en fonction de la forme. L'image suivante montre un té fileté femelle Plant 3D dans l'éditeur de catalogues (onglet diamètre nominal) avec ses paramètres.
Vous pouvez entrer ces paramètres dans la colonne Nom du paramètre de la table de mappage Plant 3D et les mapper avec le nom (ou la valeur) de la propriété AutoPLANT correspondante.
