Modification des composants de tuyauterie dans un catalogue

Modifiez les propriétés relatives aux normes et aux matériaux de conception d'un composant dans un catalogue. Ajoutez ou supprimez des diamètres nominaux de composants dans un catalogue. Modifiez les cotes d'un composant dans un catalogue. Définissez les propriétés des orifices de connexion. Ajoutez le composant personnalisé à un catalogue.

Définir les propriétés de norme de conception et de matériau d’un composant de tuyauterie

1. Dans l’éditeur de catalogues, cliquez sur l’onglet Propriétés générales.
2. Dans la zone Propriétés des composants de tuyauterie, entrez une propriété (p. ex. CS comme valeur de matériau).
3. Entrez d'autres valeurs de propriétés (p. ex. code de matériau API5L).
4. Cliquez sur Enregistrer dans le catalogue.

Définir les diamètres nominaux des composants

Spécifiez les diamètres nominaux des composants. Supprimez les diamètres nominaux inutilisés de la plage de diamètre nominaux initiale ou ajoutez de nouveaux diamètres nominaux.

1. Dans l’éditeur de catalogues, cliquez sur l’onglet Diamètres nominaux.
2. Si vous ne souhaitez pas utiliser de diamètre nominal, sélectionnez-en un (p. ex. 5 pouces), puis cliquez sur pour le supprimer.
3. Si vous souhaitez ajouter des diamètres nominaux, effectuez l’une des opérations suivantes :
   • Cliquez sur pour ajouter un diamètre nominal.
   • Cliquez sur un diamètre nominal ayant des cotes similaires. Cliquez sur pour dupliquer le diamètre nominal.
     La description Indéfini ou Double est temporaire. La description du diamètre nominal est définie selon les cotes nominales.



Définir les cotes nominales et les propriétés des ports de connexion

Indiquez les propriétés des ports de connexion du composant. Spécifiez les propriétés dépendantes des diamètres nominaux, telles que la description détaillée et le poids.

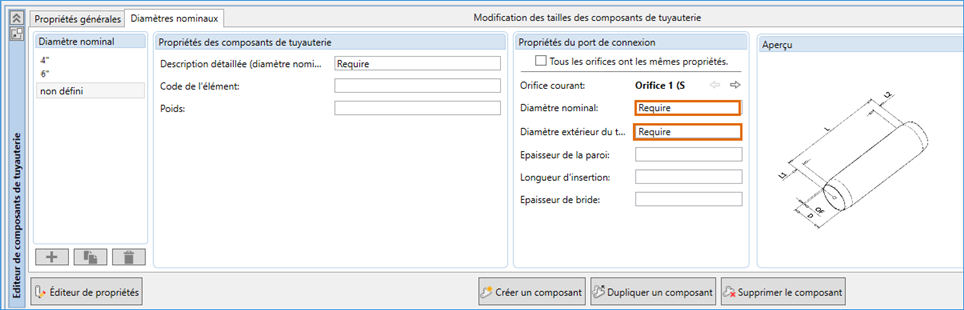

1. Dans l’éditeur de catalogues, cliquez sur l’onglet Diamètres nominaux.
2. Dans la liste Diamètre nominal, choisissez le diamètre voulu (p. ex. Indéfini).
3. Dans la zone Diamètre nominal des Propriétés du port de connexion, entrez un diamètre nominal (p. ex. 1).
4. Dans Diamètre extérieur du tuyau correspondant 1: saisissez le diamètre extérieur de la tuyauterie (p. ex. 1.315).
5. Effectuez l’une des opérations suivantes :
   • Si toutes les propriétés du port de connexion sont identiques, sélectionnez Tous les ports ont les mêmes propriétés.
   • Cliquez sur la flèche droite et entrez le diamètre nominal et le diamètre extérieur du tuyau correspondant pour d’autres ports.
6. Dans Propriétés des composants de tuyauterie, entrez une description détaillée (p. ex. COUDE 90 SEGMENTÉ, 12 po ND).

   Vous pouvez désormais modifier les cotes de composant de tuyauterie pour chaque diamètre nominal.

Définir les cotes du composant de tuyauterie

Pour chaque diamètre nominal de composant, spécifiez les cotes et les options d’affichage.

1. Dans l'éditeur de catalogues, cliquez sur l'onglet Diamètres nominaux.
2. Dans la liste Diamètre nominal, sélectionnez un diamètre nominal (p. ex. 1").

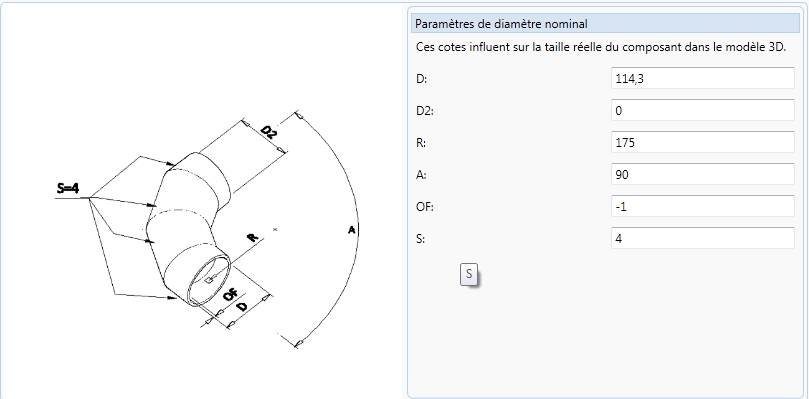

3. Sous Paramètres de diamètre nominal, entrez un paramètre (p. ex. D: 1.315)
4. Entrez d’autres paramètres.

   Vous pouvez placer le curseur sur un paramètre pour afficher l’info-bulle. Les paramètres peuvent être des options d’affichage (p. ex. nombre de segments, forme d’extrémité).

   Certains paramètres peuvent être définis de manière à être calculés à partir d’autres paramètres. Par exemple, un rayon de pliage (R) 0 pour un coude indique que la courbure est égale à la moitié du diamètre (D / 2.0).

   Remarque : Pour un tuyau, définissez le diamètre nominal et le paramètre de diamètre nominal D: sur la même valeur.

5. Répétez les étapes 2 à 4 pour d’autres diamètres nominaux.
6. Cliquez sur Enregistrer dans le catalogue.
