Liste de lignes P&ID

Insère l'équivalent 3D d'un objet P&ID dans un modèle Plant 3D.

 Ruban : Cliquez sur Début - onglet Tuyauterie groupe de fonctions Insertion de pièce Liste de lignes P&ID

 Entrée de commande :  plantpidlinelist

Commandes de la liste de lignes

Permettent d’insérer les équivalents 3D de lignes et composants intégrés P&ID dans un modèle 3D.

Liste déroulante

Affiche le nom du dessin P&ID courant. Par défaut, il s'agit du dessin ouvert en dernier lieu.

Placer

Insère la ligne ou le composant sélectionné dans le modèle 3D.

Groupe de fonctions Liste de lignes

Affiche les lignes et composants intégrés qui peuvent être insérés dans un modèle 3D.

Barre d'outils de la liste de lignes

Fournit des boutons permettant d’ouvrir et d’actualiser l’état des dessins.

• Ouvrir. Ouvre le dessin P&ID sélectionné.
• Actualiser. Met à jour la liste de lignes et les composants de ligne du dessin P&ID sélectionné.

Aperçu P&ID

Affiche un aperçu du dessin P&ID sélectionné dans la liste déroulante.

Pour modifier la couleur de la zone d’aperçu, cliquez avec le bouton droit de la souris sur la zone d’aperçu et choisissez Inverser la couleur d’arrière-plan.

Arborescence

Chaque nœud de l’arborescence représente un groupe de lignes dans le dessin P&ID. Les composants intégrés, les branches, les renvois inter-folio, les équipements de départ et de fin et les piquages associés à chaque groupe de lignes sont triés en fonction de la direction du flux de la canalisation.

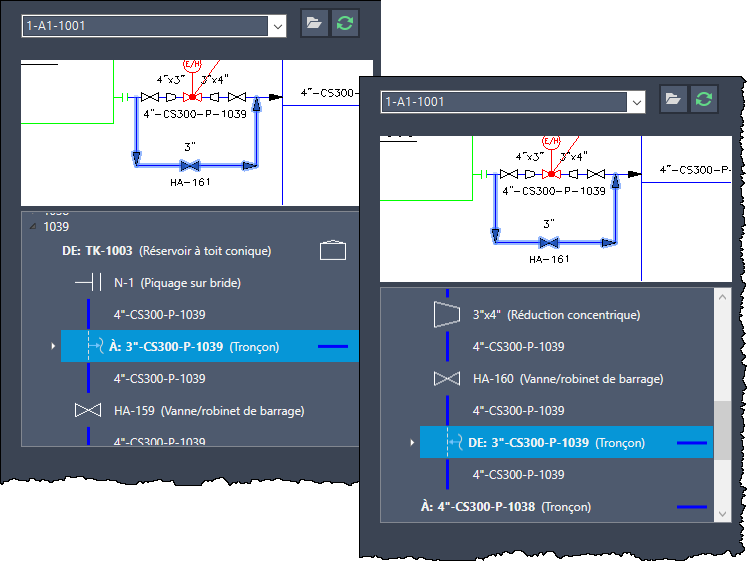

• Branche : chaque branche d’un segment de ligne est répertoriée dans l’arborescence, avec la direction du flux clairement identifiée.
  • La branche est représentée par une icône et un préfixe, indiquant s’il s’agit d’une sortie (À) ou d’une entrée (DE) .
  • En développant une branche, vous pouvez afficher les segments de ligne, les composants intégrés et les points de départ et d’arrivée de la branche.

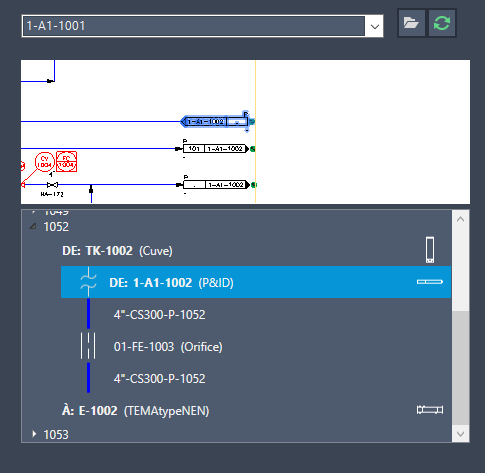

• Renvois inter-folio (OPC) : les renvois inter-folio sont identifiés par une icône et un préfixe indiquant la direction du flux, la sortie (À) ou l’entrée (DE).
  • Pour les groupes de lignes connectés par des renvois inter-folio de plusieurs dessins P&ID, les composants de début/fin d’un autre dessin P&ID sont affichés dans l’arborescence.
  • Pour afficher le segment de ligne connecté, double-cliquez sur le renvoi inter-folio.

• Menu contextuel : chaque nœud de l’arborescence possède un menu contextuel qui offre différentes fonctions :
  • Placer un composant dans le fichier DWG courant. Cette option vous permet de placer le composant sélectionné dans le dessin courant.
  • Rechercher dans l’aperçu P&ID. Permet de localiser et de mettre en surbrillance le composant sélectionné dans l’aperçu P&ID.
  • Développer/Réduire. Pour les nœuds de branche, cette option vous permet de développer ou de réduire la branche.
  • Afficher les détails de ligne P&ID connectée dans la liste des lignes. Pour les renvois inter-folio, cette option vous permet de visualiser les détails P&ID directement dans la liste de lignes P&ID.

Zoomer sur l'élément sélectionné

Lorsque cette option est sélectionnée, vous pouvez cliquer sur un élément dans l'arborescence et l'objet correspondant s'affiche en grand au centre de la zone de dessin.
