Pour créer une échelle
- Dans le ruban, cliquez sur l'onglet Structure
groupe de fonctions Pièces Echelle. - Pour spécifier l'extrémité inférieure de l'échelle, cliquez dans la zone de dessin.
- Pour spécifier le point supérieur de l'échelle, cliquez dans la zone de dessin.
- Pour définir l'orientation de l'échelle, cliquez une troisième fois dans la zone de dessin. Appuyez sur Entrée.
Pour définir des paramètres d'escalier
- Dans le ruban, cliquez sur l'onglet Structure groupe de fonctions Pièces menu Paramètres Paramètres d'escalier.

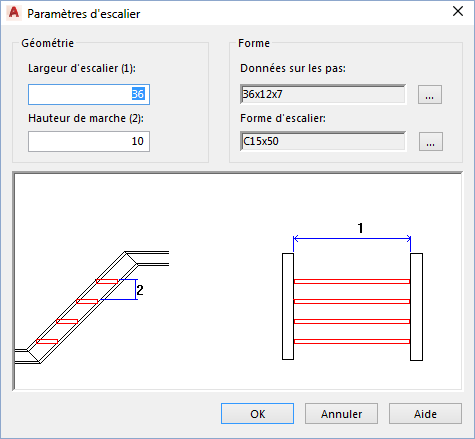

- Dans la boîte de dialogue Paramètres d'escalier, entrez les valeurs de géométrie désirées.
- Pour modifier les données de pas :
- Sous Forme, Données de pas, cliquez sur le bouton [...], effectuez les modifications souhaitées dans la boîte de dialogue Sélectionner un pas, puis cliquez sur OK.
- Pour modifier la forme de l'escalier :
- Sous Forme, Forme d'escalier, cliquez sur le bouton [...], effectuez les modifications souhaitées dans la boîte de dialogue Sélectionner Forme d'escalier, puis cliquez sur Sélectionner.
- Cliquez sur OK.
Pour décomposer un objet structurel
- Dans le ruban, cliquez sur l'onglet Structure groupe de fonctions Modifier Décomposer la structure.
- Dans la zone de dessin, cliquez sur un objet d'ajustement structurel à décomposer.
