- Dans le ruban, cliquez sur l’onglet Début
groupe de fonctions Projet Gestionnaire de projets Configuration de projet.
- Dans l'arborescence Configuration de projet, développez Paramètres DWG ortho. Cliquez sur Cartouche et affichage.
- Dans le volet de droite, sous la fenêtre d'aperçu, cliquez sur Configurer le cartouche.
- Dans le ruban, cliquez sur Paramètres ortho.

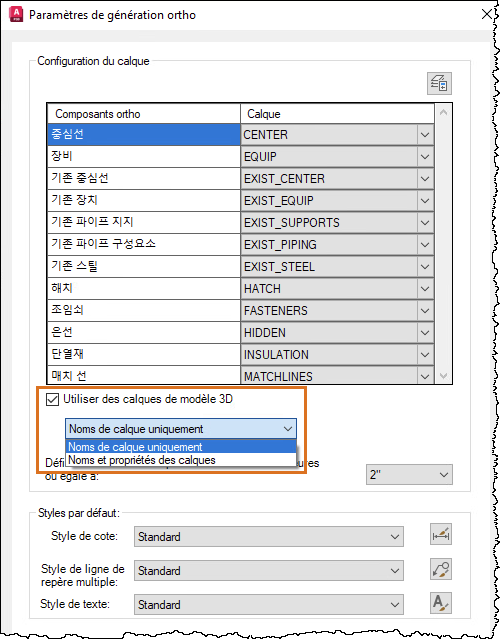

- Dans la boîte de dialogue Paramètres de génération ortho, sélectionnez le calque sur lequel les différents composants orthographiques devront être affichés. Par exemple, sélectionnez le calque TUYAU pour la tuyauterie de sorte que tous les composants de tuyauterie soient affichés sur ce calque. Il permet également de définir les objets orthographiques sur DuCalque pour les paramètres de couleur et de type de ligne. Ainsi, ces objets héritent de la couleur et du type de ligne du calque TUYAU.
Au lieu de spécifier manuellement des calques, vous pouvez sélectionner l’option Utiliser le calque du modèle 3D pour permettre aux objets ortho d’hériter des calques directement à partir des modèles 3D d’origine. Vous pouvez également choisir d’afficher uniquement les noms de calque ou de fournir à la fois les noms de calque et leurs propriétés associées.
- Dans le ruban, cliquez sur Revenir à la configuration du projet.
