Pour utiliser des vues orthographiques

Modifier une vue orthographique

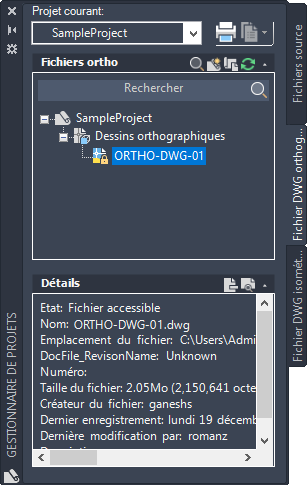

1. Dans le Gestionnaire de projets, cliquez sur l'onglet Fichier DWG orthographique.
2. Dans l’arborescence, développez le projet et le dossier Dessins orthographiques.
3. Cliquez deux fois pour ouvrir un dessin orthographique.
4. Cliquez sur l’onglet contextuel du ruban Vue orthogroupe de fonctions Vues orthoModifier la vue.
5. Ajustez la vue en fonction de vos besoins.

Modification du nom d’une vue orthographique

1. Dans le Gestionnaire de projets, cliquez sur l'onglet Fichier DWG orthographique.
2. Dans l’arborescence, développez le projet et le dossier Dessins orthographiques.
3. Cliquez deux fois pour ouvrir un dessin orthographique.
4. Dans le Gestionnaire de projets, cliquez avec le bouton droit de la souris sur la vue orthographique et choisissez Renommer la vue.
5. Dans la boîte de dialogue Renommer la vue ortho, entrez un nouveau nom. Cliquez sur OK.

Mettre à jour une vue orthographique

1. Apportez les modifications voulues au modèle sur lequel est basée la vue orthographique.
2. Dans le Gestionnaire de projets, cliquez sur l'onglet Fichier DWG orthographique.
3. Dans l’arborescence, développez le projet et le dossier Dessins orthographiques.
4. Cliquez deux fois pour ouvrir le dessin orthographique basé sur le modèle que vous avez modifié.
5. Dans le Gestionnaire de projets, cliquez avec le bouton droit de la souris sur la vue ortho et choisissez Mettre à jour la vue.


Remarque :

• La mise à jour d’une vue ou d’un dessin orthographique entier avec de nombreuses vues peut prendre plusieurs minutes, selon la complexité du modèle.
• Si vous devez abandonner le processus de génération ortho, cliquez sur Annuler dans la boîte de dialogue Génération ortho.

Mettre à jour toutes les vues orthographiques dans un dessin

1. Apportez les modifications voulues au modèle sur lequel sont basées les vues ortho.
2. Dans le Gestionnaire de projets, cliquez sur l’onglet Fichier DWG orthographique.
3. Dans l’arborescence, développez le projet et le dossier Dessins orthographiques.
4. Dans le Gestionnaire de projets, cliquez avec le bouton droit de la souris sur le dessin ortho et choisissez Mettre à jour les vues.

Remarque :

• La mise à jour d’une vue ou d’un dessin orthographique entier avec de nombreuses vues peut prendre plusieurs minutes, selon la complexité du modèle.
• Si vous devez abandonner le processus de génération ortho, cliquez sur Annuler dans la boîte de dialogue Génération ortho.

Mettre à jour toutes les vues orthographiques dans plusieurs dessins

1. Apportez les modifications voulues au modèle sur lequel sont basées les vues ortho.
2. Dans le Gestionnaire de projets, cliquez sur l’onglet Fichier DWG orthographique.
3. Dans l’arborescence, développez le projet.
4. Dans le Gestionnaire de projets, cliquez avec le bouton droit de la souris sur le dossier des dessins ortho et choisissez Mettre à jour les vues.

   Vous pouvez également sélectionner plusieurs dessins ou sous-dossiers, cliquer avec le bouton droit de la souris et choisir Mettre à jour les vues.

5. Dans la boîte de dialogue Génération ortho, cliquez sur Mettre à jour.
   Remarque : Au cours de ce processus, les boîtes de dialogue d’avertissement suivantes sont ignorées, quel que soit leur état :

   • La vue est à jour
   • Modèles manquants
   • Avertissement proxy
6. Après la génération ortho, un message s’affiche.
7. Pour une révision détaillée de la mise à jour, cliquez sur le lien du fichier journal.

Remarque :

• La mise à jour des vues peut prendre plusieurs minutes, selon la complexité du modèle.
• Si vous devez abandonner le processus de génération ortho, cliquez sur Annuler dans la boîte de dialogue Génération ortho.

Suppression d’une vue orthographique

1. Dans le Gestionnaire de projets, cliquez sur l'onglet Fichier DWG orthographique.
2. Dans l’arborescence, développez le projet et le dossier Dessins orthographiques.
3. Cliquez deux fois pour ouvrir un dessin orthographique.
4. Cliquez sur l’onglet contextuel du ruban Vue orthogroupe de fonctions Vues orthoSupprimer la vue.
5. Sélectionnez la vue à supprimer.
