Les ensembles de feuilles vous permettent d’affecter n’importe quelle feuille du modèle à des groupes flexibles pouvant être référencés dans Revit, tels que des vues, des nomenclatures et des filtres.
Vue d’ensemble

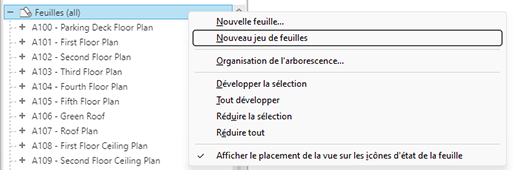

Pour créer un ensemble de feuilles, dans l’arborescence du projet
Feuilles, cliquez sur Nouvel ensemble de feuilles.
Chaque feuille inclut le paramètre Ensemble de feuilles, qui répertorie tous les ensembles du modèle.
Il existe deux manières de déplacer une feuille dans ou hors d’un ensemble de feuilles dans l’arborescence du projet :
- Faites glisser et déposer une ou plusieurs feuilles dans ou hors d’un ensemble de feuilles.
- Pour ajouter le paramètre Ensemble de feuilles, attribuez-lui le nom de l’ensemble de feuilles ou remplacez sa valeur par <Aucun> pour le supprimer.
Les ensembles de feuilles peuvent être prédéfinis pour les feuilles disponibles à l’aide d’une nomenclature de listes de feuilles. Lors de la conversion ultérieure d’une feuille disponible, elle est automatiquement transférée vers l’ensemble de feuilles attribuée au préalable.
Vous pouvez également définir la valeur du paramètre Ensemble de feuilles dans la liste des vues.
Numéros de feuille en double
Chaque feuille ne peut exister que dans un seul emplacement, soit à l’intérieur d’un ensemble de feuilles spécifique, soit directement dans le modèle.
La même valeur de numéro de feuille peut être utilisée une fois pour toutes les feuilles directement dans le modèle et une fois pour toutes les feuilles par ensemble de feuilles. Par exemple, vous pouvez utiliser G001 une fois dans le modèle, une fois dans l’ensemble Soumission 1 et une fois dans l’ensemble Soumission 2.
Un message d’erreur s’affiche lorsque vous déplacez une feuille vers un ensemble de feuilles si le numéro de feuille est déjà utilisé dans l’ensemble ou lorsque vous renumérotez une feuille avec une valeur déjà utilisée.
Lorsque vous créez de nouvelles feuilles directement dans l’ensemble, elles sont automatiquement affectées à cet ensemble et la numérotation se poursuit en fonction de la feuille la plus récente de l’ensemble.
Fonctionnalités supplémentaires

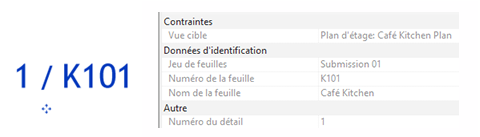

- Le nom de l’ensemble de feuilles est précédé du numéro et du nom de la feuille dans l’info-bulle de l’onglet Vue.

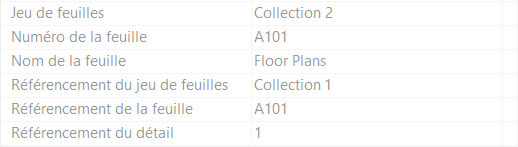

- Les paramètres en lecture seule Ensemble de feuilles et Ensemble de feuilles de référencement sont disponibles pour les types de vues compatibles dans Revit, ainsi que pour les paramètres de vue et de feuille existants.

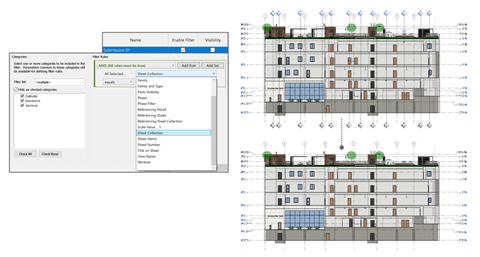

- · Les paramètres Ensemble de feuilles et Ensemble de feuilles de référencement peuvent être utilisés dans des catégories de filtres de vue compatibles (élévations, coupes, repères, références de vue) et dans des nomenclatures (liste de feuilles et liste de vues).
- Les paramètres Ensemble de feuilles et Ensemble de feuilles de référencement sont disponibles dans les catégories de familles applicables (titres de vue, références de vue, marqueur de détail, marques d’élévation, symboles de coupe et cartouches) afin qu’ils puissent être utilisés dans les étiquettes.
- Double-cliquer sur un ensemble de feuilles dans le navigateur de projet permet de développer et de réduire chaque nœud de l’ensemble de feuilles (de la même manière que le nœud principal Feuilles).

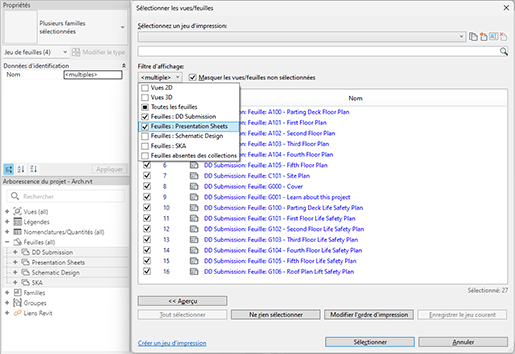

- La boîte de dialogue Exporter/Imprimer inclut chaque ensemble de feuilles sous la forme d’une bascule de filtre d’affichage dédiée, pour permettre une sélection précise des feuilles dans un ou plusieurs ensembles.
- Les références de vue sont désormais disponibles en tant que catégorie pour les filtres de vue et incluent les informations relatives à l’ensemble de feuilles de la vue cible.
