Division d’armature - Par longueur

Divisez le jeu d’armatures sélectionné en fonction de la longueur maximale, de la longueur minimale et de la position de chute spécifiées.

Pour diviser une armature à l’aide de l’option Diviser des armatures : Par longueur

1. Sélectionnez un ou plusieurs jeux d’armatures.
2. Dans Modifier | Armature à béton groupe de fonctions Division, cliquez sur (Diviser des armatures).
3. Dans Modifier | Diviser des armatures groupe de fonctions Division, cliquez sur (Par longueur).
4. Dans Modifier | Diviser des armatures groupe de fonctions Longueurs, sélectionnez les longueurs maximale, minimale et de la position de chute. Vous pouvez également appuyer sur la barre d’espace pour activer ou désactiver la position de chute.
5. Sélectionnez un type d’épissure dans la palette des propriétés.
   Remarque : La position de la division est grisée et verrouillée au milieu, lors de l’épissure par longueur.
6. Placez le curseur sur un jeu d’armatures de la vue pour afficher un aperçu de l’épissure par longueur. Vous pouvez appuyer sur la Barre d’espace pour passer de la position de chute du début à la fin.
7. Cliquez pour épisser le jeu en surbrillance.
8. Les jeux divisés sont affichés sous forme d’aperçu. Appuyez sur Terminer pour accepter les jeux épissés ou sur Annuler pour ignorer les modifications.

Remarque : Lorsque vous utilisez l’épissure par longueur, la sélection initiale n’a pas d’importance et les jeux de la vue peuvent être sélectionnés.

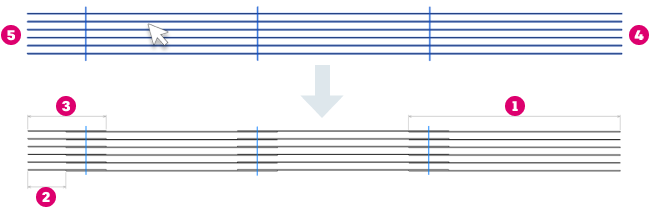

• - longueur maximale
• - longueur minimale
• - position de chute
• - début du jeu d’armatures

L’exemple suivant montre une épissure par longueur avec une position de chute à la fin
