Modification des contraintes d’armature pour les jeux divisés

Modifiez les contraintes des jeux divisés sur des hôtes en béton ou d’autres barres.

Les jeux d’armatures divisés conservent une connexion entre eux à l’aide de contraintes d’armature.

Lorsque vous modifiez les contraintes de jeux dans une chaîne, vous modifiez les contraintes de la chaîne entière sur l’hôte en béton ou sur d’autres barres.

Pour modifier la contrainte d’extrémité des jeux divisés

1. Sélectionnez l’un des jeux.
2. Cliquez sur Modifier | Armature à béton groupe de fonctions Contraintes (Modifier les contraintes)
3. Sélectionnez la poignée de l’extrémité à modifier.
   Remarque : Vous pouvez modifier la position de la division pour cette extrémité en cliquant sur l’une des autres positions .
4. Cliquez sur une face en béton et définissez un décalage pour cette extrémité.
5. La modification des contraintes sur l’un ou l’autre des deux jeux connectés a le même effet.

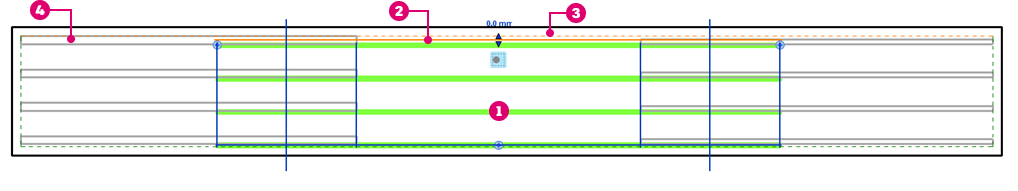

Contrainte d’extrémité de barre pour un jeu d’armatures dans une chaîne de divisions

•  : jeu modifié dans la chaîne de divisions.
•  : position actuelle de la division pour la poignée de l’extrémité de la barre (milieu).
•  : cible de contrainte pour l’extrémité de barre modifiée.
•  : autres positions possibles de la division pour la poignée de l’extrémité de la barre (extrémité 1, extrémité 2).

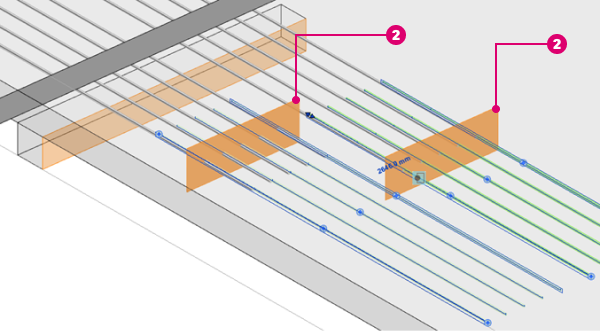

Vue 3D

Contrainte de plan de barre pour le jeu d’armatures dans une chaîne de divisions

•  : jeu modifié dans la chaîne de divisions.
•  : le graphique de la poignée du plan de barre est affiché pour la barre au diamètre le plus grand de tous les jeux divisés.
•  : contrainte à l’enrobage.
•  : barre au diamètre le plus grand de tous les jeux divisés.
