Découvrez comment contrôler l’orientation du système de coordonnées local pour les membres et les panneaux analytiques.
Pour inverser la direction de l’axe X d’un élément analytique :
- Sélectionnez un ou plusieurs membres analytiques.
Remarque : Vous pouvez sélectionner les membres un par un ou en sélectionner plusieurs. Si vous sélectionnez plusieurs membres parallèles, l’outil aligne d’abord l’orientation de l’axe X, puis vous permet de modifier l’orientation de tous les membres à la fois.
- Cliquez sur l’onglet Modifier | Membres analytiques
groupe de fonctions Aligner l’axe X
(Inverser l’axe X).
- La direction de l’axe X est orientée de manière à pointer vers l’autre extrémité de l’élément analytique.

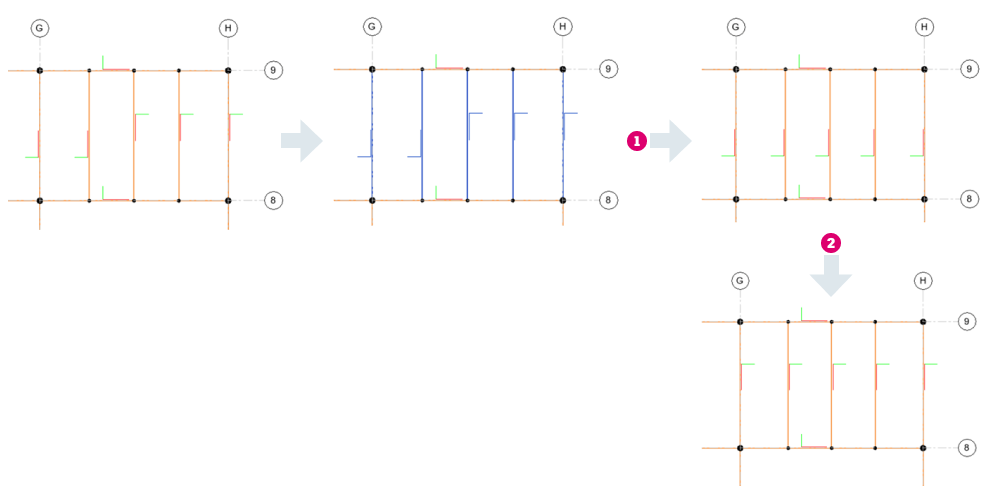

- Aligner l’orientation de l’axe X pour plusieurs membres analytiques à la fois.
- Modifier l’orientation de l’axe X pour plusieurs membres analytiques à la fois.
Pour aligner l’axe Z d’un panneau analytique :
- Sélectionnez un ou plusieurs panneaux analytiques.
Remarque : Vous pouvez sélectionner les groupes de fonctions un par un ou en sélectionner plusieurs. Si vous sélectionnez plusieurs panneaux parallèles, l’outil aligne d’abord l’orientation de l’axe Z, puis vous permet de modifier l’orientation de tous les membres à la fois.
- Cliquez sur l’onglet Modifier | Groupes de fonctions analytiques groupe de fonctions Système de coordonnées local
(Inverser l’axe Z).
- La direction de l’axe Z est orientée vers le haut ou vers le bas, à l’opposé de l’orientation initiale.
Pour aligner l’axe X d’un panneau analytique :
- Sélectionnez un ou plusieurs panneaux analytiques.
Remarque : Vous pouvez sélectionner les groupes de fonctions un par un ou en sélectionner plusieurs.
- Cliquez sur l’onglet Modifier | Groupes de fonctions analytiques groupe de fonctions Système de coordonnées local (Aligner l’axe X).
- Utilisez une ligne de référence pour aligner l’orientation de l’axe X (
).
- La direction de l’axe X est orientée en fonction de la ligne de référence sélectionnée (un membre analytique ou un bord de panneau analytique).

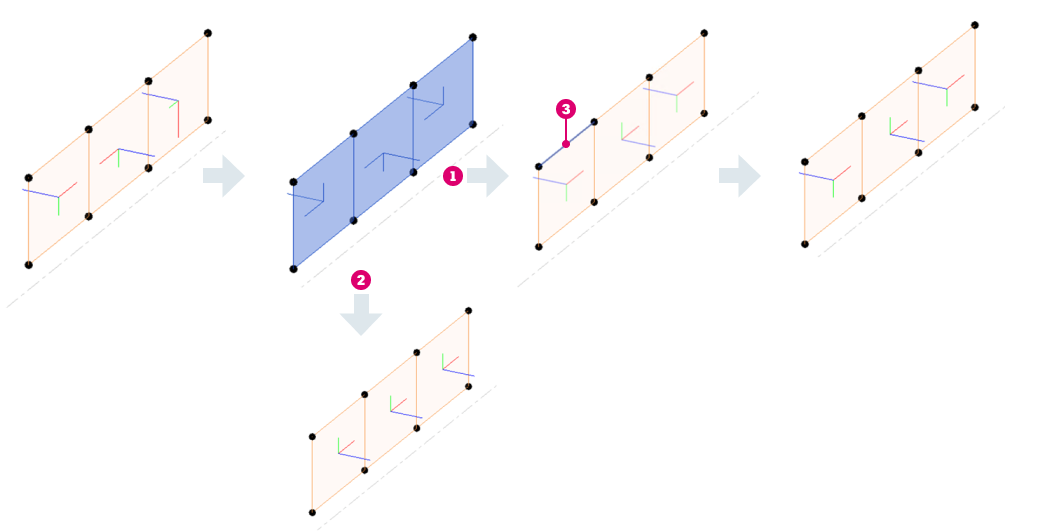

- - Aligner l’orientation de l’axe X pour plusieurs panneaux analytiques à la fois.
- - Aligner l’orientation de l’axe Z pour plusieurs panneaux analytiques en même temps.
- - Ligne de référence.
