Divisez un ou plusieurs jeux d’armatures à la position ou à la référence de ligne sélectionnée.
Une référence de ligne sélectionnée divise tous les jeux d’armatures qu’elle croise.
- Sélectionnez un ou plusieurs jeux d’armatures.
- Dans Modifier | Armature à béton
groupe de fonctions Division, cliquez sur
(Diviser des armatures).
- Dans Modifier | Diviser des armatures groupe de fonctions Division, cliquez sur
(Choisir une ligne).
- Sélectionnez un type de division dans la palette Propriétés.

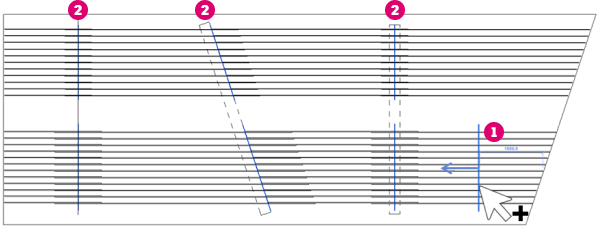

- Cliquez sur l’un des jeux initialement sélectionnés pour diviser les jeux d’armatures à cet emplacement
. Cliquez à nouveau pour désélectionner et supprimer une division existante.
- Vous pouvez également sélectionner une référence de ligne dans la vue pour diviser tous les jeux sécants
.
- Si vous le souhaitez, vous pouvez modifier le paramètre d’occurrence de position de la division de manière à ce que la ligne de division se trouve au milieu ou sur les côtés de la longueur du recouvrement. Appuyez sur la barre d’espace pour basculer entre les options de position de la division.
- Les jeux divisés sont affichés sous forme d’aperçu. Appuyez sur Terminer pour accepter les jeux divisés ou sur Annuler pour ignorer et quitter l’outil de division d’armatures.
Pour diviser une armature à l’aide de l’option Diviser des armatures : choisir une ligne
Dans les vues 3D, la référence que vous choisissez est projetée sur le plan de construction actif et extrudée pour diviser les jeux. Vous pouvez changer de plan de construction actif, avant ou pendant l’utilisation de l’outil de division d’armatures, pour sélectionner le plan de construction approprié.

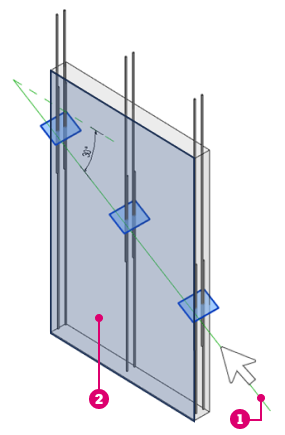

Exemple : avec une armature à l’intérieur du mur, divisée en choisissant une ligne de modèle dessinée dans le plan de construction actif :
