Utilisez la boîte de dialogue Longueurs de division pour définir les paramètres de longueur de division d’un type d’armature.
Pour accéder à la boîte de dialogue Longueurs de division, cliquez sur le bouton Modifier les longueurs de division dans les propriétés du type d’armature. Vous pouvez rechercher des diagrammes de ces paramètres dans les images sous le tableau suivant.
| Nom | Description |
|---|---|
| Nom du type de division | Il s’agit d’une liste remplie automatiquement qui répertorie les types de division d’armatures disponibles dans le projet pour ce type d'armature. |
| Multiplicateur de recouvrement | Affiche la valeur, en lecture seule, du multiplicateur de longueur de recouvrement défini dans le type de division. |
| Calcul automatique du recouvrement | Désactivez cette case pour remplacer le calcul automatique de la longueur du recouvrement. Le calcul automatique utilise le paramètre Diamètre de barre. |
| Longueur du recouvrement | Affiche la longueur du recouvrement pour le type de division et le type d’armature. Si l’option Calcul automatique du recouvrement n’est pas cochée, vous pouvez modifier directement cette valeur. |
| Multiplicateur de décalage | Affiche la valeur, en lecture seule, du multiplicateur de décalage défini dans le type de division. |
| Calcul automatique du décalage | Désactivez cette case pour remplacer le calcul automatique de la longueur de décalage. Le calcul automatique utilise le paramètre Longueur du recouvrement. |
| Longueur du décalage | Affiche la longueur de décalage pour le type de division et le type d’armature spécifiés. Si l’option Décaler le calcul automatique n’est pas sélectionnée, vous pouvez modifier cette valeur directement. |

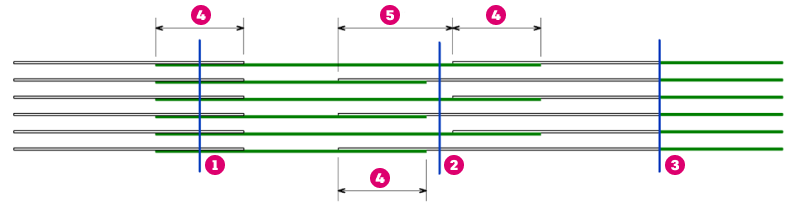

L'image suivante illustre les paramètres qui définissent une division d’armatures. La clé de chaque type de division et de cote se présente comme suit :
Recouvrement
Recouvrement décalé
Division de bout en bout
Longueur du recouvrement
Longueur du décalage
Remarque : Pour définir une division de bout en bout, vous pouvez modifier la propriété de type Plan de la barre sur Aucun et définir le décalage sur 0. Pour décaler également les barres divisées de bout en bout, vous pouvez ouvrir la boîte de dialogue Longueurs de division pour le type d’armature et modifier la longueur de décalage pour ce type de division.
