Esquisse de poutrelles indépendantes sur des assemblages préfabriqués de dalles de longeron

Ajoutez manuellement des poutres à treillis à des assemblages de dalles de longeron.

Pour insérer des poutres à treillis indépendantes

1. Cliquez sur l'onglet Structure onglet Plan de construction (Définir).
2. Dans la boîte de dialogue Plan de construction, sélectionnez Choisir un plan et cliquez sur OK.

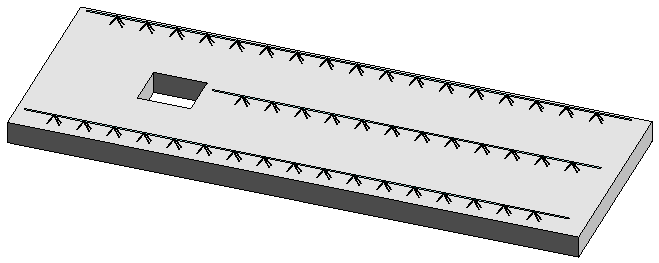

3. Sélectionnez la face inférieure de l'assemblage de dalles de longeron afin de définir le plan de construction.
4. Cliquez sur l'onglet Structure onglet Modèle liste déroulante Composant (Placer un composant).
5. Dans le sélecteur de type situé dans la partie supérieure de la palette Propriétés, sélectionnez Dalle de longeron - Poutre à treillis.

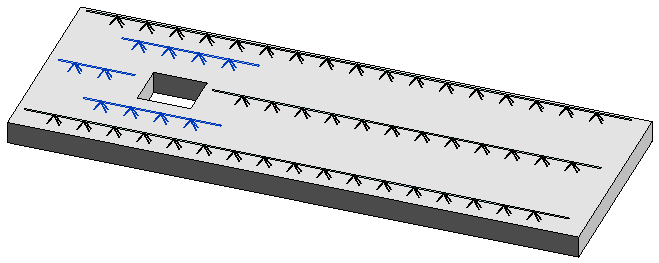

6. Esquissez d'autres poutrelles sur une dalle de longeron en cliquant sur les points de départ et d'arrivée.

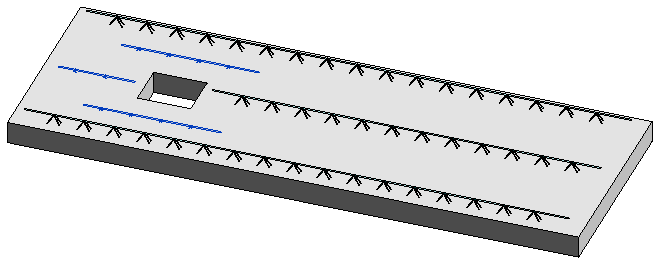

7. Dans la palette Propriétés, sous Contraintes, ajustez le paramètre Décalage de manière à faire correspondre les décalages des poutrelles d'origine dans l'assemblage de dalles (si nécessaire).


Lorsque vous esquissez des poutrelles sur des assemblages de dalles de longeron en procédant de cette manière, elles ne dépendent pas des règles d'armature de l'assemblage. Si vous modifiez ou supprimez la configuration d'armature de l'assemblage de dalles, ces poutrelles indépendantes restent en place.

Conseil : Utilisez l'outil (Eléments de montage) pour remplacer les fermes d'armature manquantes qui peuvent avoir été perdues dans les assemblages modifiés.
