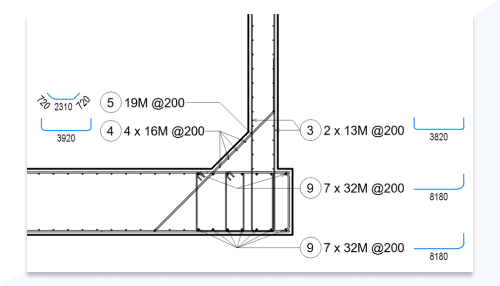

Utilisez les schémas de façonnage schématiques avec des étiquettes incorporées pour afficher les instructions de façonnage d’armature.
- Ajoutez des schémas de façonnage schématiques faisant référence à une ou plusieurs armatures.
- Modifiez la visibilité et l’apparence de plusieurs lignes de repère pour les schémas de façonnage schématiques.
- Spécifiez la largeur et la hauteur des schémas de façonnage schématiques dans les propriétés du type.
- Les schémas de façonnage schématiques sont similaires aux schémas de façonnage des nomenclatures, avec une mise à l’échelle non uniforme de leur géométrie pour les formes d’armature avec des angles de 90 degrés entre les segments et uniformément pour les cadres et les formes avec d’autres angles.
Cette fonctionnalité est décrite dans la feuille de route du produit.
Voir Insertion des schémas de façonnage schématiques dans les dessins d’armature
