Améliorations apportées au solide topographique

Les outils et les fonctionnalités ont été améliorés pour fonctionner avec des éléments de solide topographique dans vos modèles.

Extraire le volume d’un solide topographique

Extraction du volume d’un solide topographique avec un sol, un toit ou un élément de solide topographique sécant. Utilisez cet outil pour créer une position d’extraction dans un solide topographique d’un bâtiment, ou utilisez un deuxième solide topographique sécant comme zone de stationnement extrait à partir du premier. L’outil d’extraction réduit le besoin d’utiliser des masses élémentaires pour couper des solides topographiques, puis placer un sol ou un élément similaire. Cet outil vous permet d’effectuer ces opérations en une seule étape, à l’aide d’un seul élément sécant. Les extractions peuvent être supprimées si votre conception est modifiée.

Pour extraire un solide topographique

1. Sélectionnez un solide topographique avec un élément d’intersection (toit, sol ou solide topographique).
2. Cliquez sur l’onglet Modifier | Solide topographiqueForme de solide topographique (Extraire).
3. Sélectionnez l’élément sécant à utiliser pour l’extraction.
4. Cliquez sur (Modifier).

Pour plus d’informations, reportez-vous à la rubrique Solide topographique : extraire et supprimer une extraction.

Utiliser une cage sur un solide topographique

Dans les versions antérieures, les ouvertures de cage traversaient l’ensemble de l’élément de solide topographique. Désormais, la partie inférieure de la cage est prise en compte par rapport à sa position dans le solide topographique. Utilisez les éléments de cage conjointement avec les solides topographiques et ajustez la partie inférieure de la cage aux conditions de modèle sans que l’élément de cage ne coupe à travers l’élément de solide topographique.

Voir Coupure d’une ouverture de cage

Éléments hôtes de surfaces booléennes

Hébergez des éléments sur les surfaces exposées (booléennes) d’un solide topographique après sa coupe. La surface booléenne agit comme la surface d’origine de l’élément de solide topographique lorsque vous hébergez des éléments tels qu’un garde-corps ou un élément de plantation.

Définir l’élévation de base à partir du plan supérieur

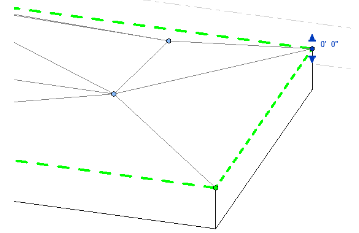

Lors de la modification de la forme d’un solide topographique ou du placement de points, utilisez le paramètre Plan supérieur pour la base de l’élévation. Ce paramètre vous permet de définir et de mesurer les altitudes à partir du plan supérieur du solide topographique. Cela peut faciliter la modification d’une surface topographique. Ajoutez des points sans avoir à calculer la profondeur ou la position du point. Modifiez la valeur par rapport à 0 à partir de sa position actuelle.

Voir Ajouter un point pour la modification de la forme et Modifier la forme d’un élément.

Créer un solide topographique à partir d’une face de volume

Utilisez des faces non verticales de masses élémentaires pour générer des éléments de solides topographiques. Les éléments de solide topographique créés à partir de masses élémentaires peuvent être mis à jour vers la nouvelle face lorsque la masse élémentaire est modifiée.

Voir Création d’un solide topographique à partir d’une face de volume.

Ombrage lisse de solide topographique

Activez l'ombrage lisse pour améliorer l'affichage de tous les éléments de solide topographique dans le modèle. Cette option lisse l'aspect des solides topographiques qui utilisent les styles visuels suivants : ombré, couleurs uniformes, textures et réaliste. Pour activer ce paramètre, cliquez sur l'onglet Volume et sitegroupe de fonctions Modéliser le siteOmbrage lisse de solide topographique.

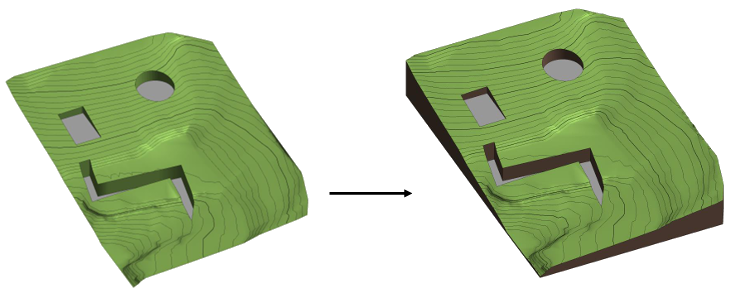

Ombrage lisse de solide topographique désactivé

Ombrage lisse de solide topographique activé

Reportez-vous à la rubrique Ombrage lisse de solide topographique.

Afficher la courbe de niveau lors de la modification

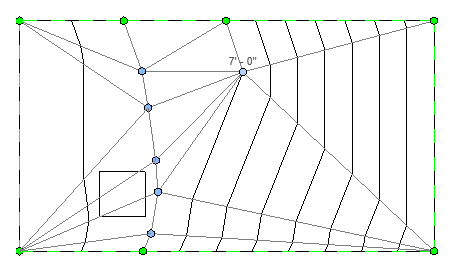

Les courbes de niveau sont affichées lors de la modification d’un solide topographique. Lorsque vous ajoutez et modifiez des points et des arêtes, les courbes de niveau restent visibles, ce qui vous permet de suivre les modifications. La visibilité des contours doit être activée dans les options Visibilité et Graphismes de la vue et par type de solide topographique.

Reportez-vous à la rubrique Contrôle de l’affichage des courbes sur les solides topographiques.

Amélioration de la conversion des surfaces topographiques

Lorsque vous travaillez avec des fichiers hérités contenant des surfaces topographiques et des terre-pleins, la conversion de la surface topographique en un solide topographique permet désormais de conserver les terre-pleins en tant que zones déblayées sur le solide topographique.

Voir Génération d’un solide topographique à partir d’une surface topographique.
