Afficher les problèmes de graphique

Le visualiseur de problèmes vous permet d’examiner les problèmes graphiques, y compris les erreurs et les avertissements, dans Lecteur Dynamo.

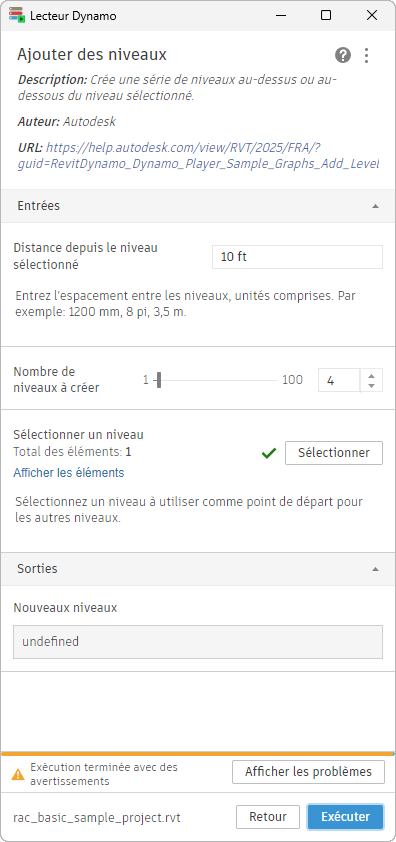

Pour accéder au visualiseur de problèmes

Lorsqu’un graphique Lecteur Dynamo s’exécute avec au moins un problème, une option vous permet d’ouvrir le visualiseur de problème au bas de l’application.

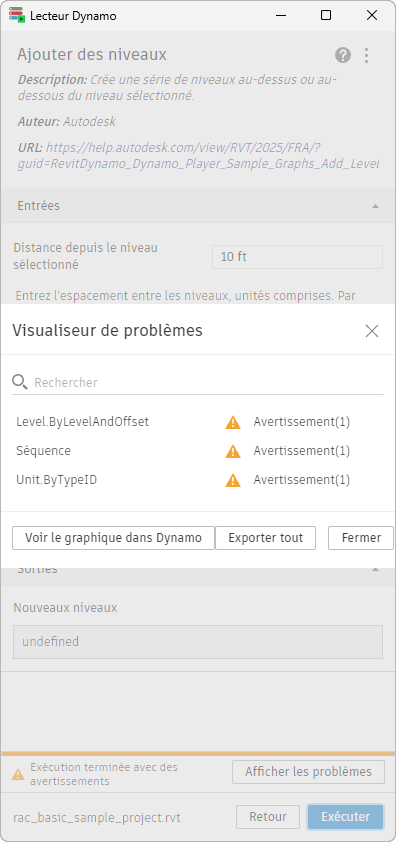

Utilisation du visualiseur de problèmes

Le visualiseur de problèmes affiche une liste de toutes les erreurs ou avertissements affectant le graphique dans Dynamo. Pour en savoir plus sur chaque problème, cliquez sur son titre dans la liste. Des informations supplémentaires sur le problème s’afficheront.

Si la liste des problèmes est longue et que vous recherchez un problème spécifique, vous pouvez facilement le trouver à l’aide de la fonction de recherche. La recherche porte uniquement sur les titres des problèmes, et non sur le texte d’erreur ou d’avertissement étendu.

Pour exporter des données de problème

Pour exporter les données de problème au format CSV, utilisez l’option Tout exporter située dans la partie inférieure de la boîte de dialogue Visualiseur de problèmes. Les données comprennent :

• Nom du graphique
• Liste des nœuds avec problèmes
• Type : il existe quatre types de problèmes :
  • 0 : inconnu
  • 1 : avertissement
  • 2 : erreur
  • 3 : entrées manquantes
• Avertissement ou message d’erreur
• URL : lien vers la documentation relative aux erreurs, le cas échéant.

Les données de problème exportées peuvent vous aider, vous ou votre responsable BIM, à résoudre les problèmes graphiques.
