Solide topographique : extraire et supprimer une extraction

Utilisez un sol, un toit ou un solide topographique pour réduire le volume d’un solide topographique hôte.

Les éléments de sol, de toit et de solide topographique qui coupent des solides topographiques sont utilisés pour extraire le volume du solide topographique hôte. Par exemple, vous pouvez placer un élément de sol dans un solide topographique incliné, utiliser l’outil d’extraction et supprimer le volume du solide topographique sur le sommet du sol sécant, ou utiliser deux éléments de solide topographique qui se chevauchent et utiliser l’un d’eux pour extraire un parking.

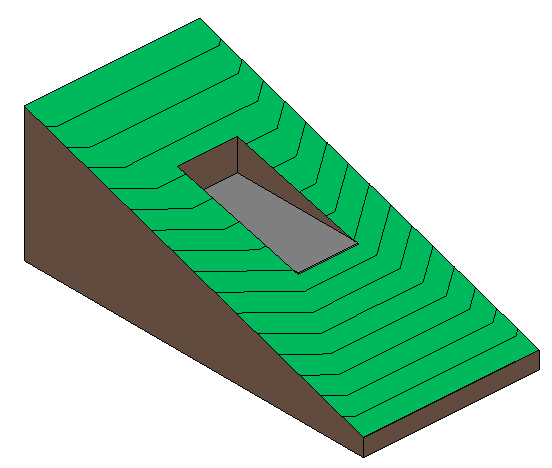

Un sol extrait un solide topographique

Un solide topographique extrait un autre solide topographique pour un parking

Extraire

Pour extraire un solide topographique

1. Sélectionnez un solide topographique avec un élément d’intersection (toit, sol ou solide topographique).
2. Cliquez sur l’onglet Modifier | Solide topographiqueForme de solide topographique (Extraire).
3. Sélectionnez l’élément sécant à utiliser pour l’extraction.
4. Cliquez sur (Modifier).

Supprimer une extraction

Pour supprimer l’extraction d’un solide topographique

1. Sélectionnez le solide topographique (hôte) extrait.
2. Cliquez sur l’onglet Modifier | Solide topographiqueForme de solide topographique (Supprimer l’extraction).
3. Sélectionnez l’élément sécant pour arrêter l’extraction.
4. Fermez l’avertissement concernant les éléments qui se chevauchent.
5. Cliquez sur (Modifier).

Remarque : Le volume indiqué par le solide topographique hôte est ajusté lorsque l’élément est extrait par d’autres éléments.
