Les outils de modification de forme de dalle, auparavant disponibles uniquement dans Revit, sont désormais disponibles dans Revit LT.
Modification de forme
Utilisez les outils de modification de forme pour modifier la surface d’éléments de toit et de plancher plats, sans bords inclinés ni flèches d’inclinaison. Ajoutez des points et des bords où l’élévation est modifiée pour le drainage ou d’autres modifications nécessaires à la modélisation des conditions réelles des planchers et des toits dans vos modèles. La modification de forme est également utilisée sur les éléments de solide topographique pour modéliser les conditions topographiques dans vos modèles.
En modifiant les points et les bords, vous façonnez la surface de l’élément en sous-régions inclinées individuellement.
À propos de la modification de forme.
Contrôles d’élévation
- Niveau actuel
- Point de base du projet
- Point de topographie
- Origine interne
Vous pouvez déterminer si les points sont ajoutés à une élévation absolue à partir du repère sélectionné ou décalés d’une distance spécifiée par rapport à la surface existante.

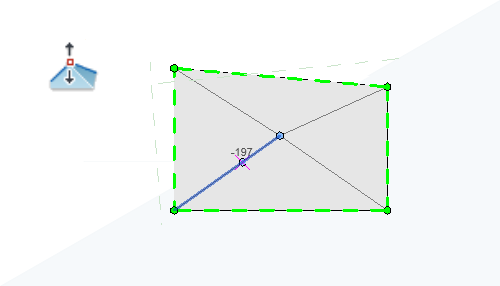

Lors de la modification de la forme, l’élévation de la surface placée directement sous le curseur s’affiche près du curseur. Cet affichage vous permet de modifier les formes des éléments de votre modèle avec plus de précision.
Pour plus d’informations, reportez-vous à la rubrique Modification de la forme d’un élément.
