Boîte de dialogue Nouveau nom – Groupe de modèles

Boîte de dialogue Nouveau nom

Cette boîte de dialogue est utilisée lors de la création d’un élément de groupe ou de base de données.

Pour l’ouvrir, cliquez avec le bouton droit de la souris sur la base de données ou sur le nom d’un groupe de modèles dans la fenêtre Groupe de modèles ou la fenêtre de l’explorateur, choisissez Nouveau, puis un des éléments répertoriés.

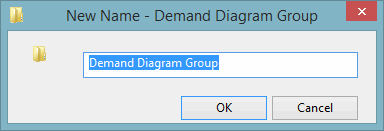

Aspect typique :

New Name - Demand Diagram Group dialog

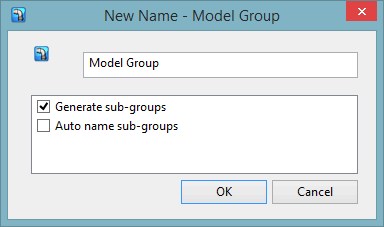

Exemple avec options :

Élément Description
Zone Nom Il s’agit du nom suggéré pour le nouvel élément de groupe ou de base de données. Vous pouvez le modifier dans cette zone si vous le souhaitez.
Options

Certains éléments comportent des options.

Groupes de modèles

Générer des sous-groupes Si cette option est cochée, génère l’ensemble de sous-groupes par défaut au sein d’un groupe de modèles.
Nommer automatiquement les sous-groupes S’affiche uniquement si la case Générer des sous-groupes est cochée. Si cette option est cochée, nomme automatiquement les sous-groupes par défaut. Sinon, vous êtes invité à nommer chaque sous-groupe avant sa création.

Réseaux

Utiliser un modèle de réseau Cochez cette case si vous souhaitez qu’un nouveau réseau hérite des valeurs par défaut d’un modèle de réseau. Pour pouvoir utiliser cette fonctionnalité, vous devez avoir préalablement spécifié une base de données et un réseau de modèles dans l’onglet Modèle de réseau de la boîte de dialogue Options.

Groupes de thèmes

Charger les thèmes d’usine

Si cette option est activée, deux jeux de thèmes prédéfinis sont chargés :

  • Thèmes « Usine (écraser) » : chacun de ces thèmes peut être déposé sur un réseau pour obtenir une représentation thématique globale
  • Thèmes « Usine (ajouter) » : chacun de ces thèmes peut être déposé sur un réseau pour obtenir une couverture thématique partielle, en construisant une représentation thématique à chaque ajout

Thèmes « Usine (écrasé) »

  • Récapitulatif des opérations
  • Valeur par défaut
  • Avertissements

Thèmes « Usine (ajouté) »

  • Diamètres des canalisations
  • Pression nodale
  • Direction du débit
  • Contour de pression
  • Points de données actives
  • Réservoir plein
  • Opérations de pompage
  • Activité de vanne

Groupes de requêtes stockées

Charger les requêtes d’usine

Si cette option est cochée, charge dix ensembles de requêtes stockées prédéfinies. Les titres des requêtes stockées indiquent leur utilité.

Charge fixe

  • Vérifications combinées de charges fixes : vérification générale des propriétés de charge fixe, notamment l’ID de nœud, l’indicatif régional, l’affectation d’altitude, la connexion aux données actives et les notes

Borne d’incendie

  • Toutes les prises d’eau ont-elles un niveau : vérifie l’altitude de toutes les bornes d’incendie et crée un tableau indiquant celles pour lesquelles l’altitude n’a pas été définie
  • Les diamètres adéquats ont-ils été appliqués : vérifie le diamètre et le diamètre de vanne de toutes les bornes d’incendie et crée un tableau indiquant celles dont les diamètres sont différents de 80 mm
  • Les ID de la ressource ont-ils été définis : vérifie les ID de ressource dans toutes les bornes d’incendie et crée un tableau indiquant celles où ils n’ont pas été définis
  • Les courbes de vanne ont-elles été définies correctement : vérifie le type de courbe de vanne de toutes les bornes d’incendie et crée un tableau indiquant celles qui n’ont pas été définies sur GATE
  • Vérification de perte par fuite pour prise d’eau : vérifie la présence de pertes par fuite dans toutes les prises d’eau et crée un tableau, le cas échéant

Compteur

  • Vérification du code zone du compteur : vérifie tous les indicatifs régionaux des compteurs en les comparant aux indicatifs régionaux des nœuds en amont/en aval et crée un tableau indiquant ceux qui sont nuls ou différents
  • Vérification du code zone du compteur (comparaison de nœuds) : vérifie l’indicatif régional du nœud en amont/en aval de tous les compteurs et crée un tableau indiquant ceux qui sont nuls ou différents
  • Vérification du code zone du compteur (comparaison de canalisations) : vérifie l’indicatif régional de la canalisation en amont/en aval dans tous les compteurs et crée un tableau indiquant ceux qui sont nuls ou différents
  • Vérification d’ID de la ressource de compteur : vérifie l’ID de ressource de tous les compteurs et crée un tableau indiquant ceux dont l’ID n’a pas été défini
  • Vérification de diamètre de compteur : vérifie le diamètre et le diamètre de tous les compteurs par rapport au diamètre de tuyau et crée un tableau indiquant ceux dont la différence est supérieure à 50 mm
  • Vérification de valeur K de compteur : vérifie la valeur K du compteur (canalisation) en fonction du matériau de construction affecté et génère un avertissement en cas d’anomalie.
  • Vérification de perte pour compteur : crée un tableau de compteurs avec des pertes locales

Nœud

  • Toutes les nœuds ont-ils un niveau : vérifie l’altitude de tous les nœuds et crée un tableau indiquant ceux dont l’altitude n’a pas été définie
  • Nœuds avec plus de 50 propriétés (définir le nombre total de connexions en premier) : vérifie le nombre total de connexions de tous les nœuds et crée un tableau indiquant ceux dont la valeur est supérieure à 50 unités
  • Vérification de perte par fuite pour nœud : vérifie la présence de pertes par fuite dans tous les nœuds et crée un tableau, le cas échéant

Canalisation

  • Les frottements sont-ils tous définis sur Colebrook-White : vérifie que le type de frottement est égal à Colebrook-White et crée un tableau de canalisations où le type de frottement est différent (un autre type peut être choisi)
  • Vérification des canalisations fermées : vérifie les contrôles pour les canalisations qui sont fermées et crée un tableau de canalisations fermées. Le contrôle doit être ouvert pour que cela fonctionne.
  • Les matériaux correspondent-ils à la liste spécifiée : vérifie si le matériau de la canalisation correspond à un matériau de la liste et crée un tableau de canalisations dont le matériau n’est pas répertorié
  • Les valeurs K par défaut appropriées correspondent-elles aux chiffres fournis : vérifie la rugosité de la canalisation CW par rapport aux plages ci-dessus et crée un tableau détaillé des canalisations où la rugosité est en dehors de la plage
  • Les ID de la ressource ont-ils été définis : vérifie les ID de ressource dans toutes les canalisations et crée un tableau indiquant celles pour lesquelles aucun ID n’a été défini
  • La longueur est-elle marquée #D : vérifie les canalisations dont la longueur n’a pas été définie par la longueur dessinée et crée un tableau de ces canalisations incluant l’indicateur
  • Vérification de perte locale pour canalisation : crée un tableau de canalisations pour lesquelles le coefficient de perte local a été défini
  • Diamètres internes appropriés utilisés pour les canalisations PE : vérifie les canalisations PE et crée un tableau de canalisations dont le diamètre interne ne correspond pas aux normes SDR11 ou SDR17

Pompe

  • Vérification d’ID de la ressource de pompe : vérifie l’ID de ressource de toutes les pompes et crée un tableau pour celles dont l’ID n’a pas été défini
  • Vérifications combinées de pompe : crée un tableau pour toutes les pompes avec l’indicatif régional, l’ID de ressource, la vérification des pertes locales, la valeur K appropriée en fonction du matériau de construction de la conduite, les vérifications de contrôle et les éventuelles règles de contrôle CPU.

Réservoir

  • Tous les réservoirs de service disposent-ils d’un robinet à flotteur sur le point d’entrée : vérifie la présence de robinets de raccordement en amont dans tous les réservoirs et crée un tableau indiquant ceux qui n’en ont pas
  • Vérifications combinées des réservoirs : crée un tableau pour tous les réservoirs en spécifiant l’ID de nœud, l’altitude, l’indicatif régional, les niveaux supérieur et inférieur, le volume, et vérifie la profondeur et le niveau de fonctionnement min.
  • Vérification de perte par fuite pour réservoir : vérifie la présence de pertes par fuite dans tous les réservoirs et crée un tableau, le cas échéant

Résultat

  • Durée point client - pression < 15 : crée un tableau de résultats récapitulatifs des points de consommation, y compris la durée inférieure à 15 m de pression, où la pression maximale est inférieure à 20 mètres.
  • Point client < 20 m : crée un tableau de résultats récapitulatifs des points de consommation où la pression maximale est inférieure à 20 mètres.
  • Récapitulatif point client : crée un tableau de résultats récapitulatifs des points de consommation
  • Résumé nœud de pression : répertorie le nombre de nœuds dans les plages de pression données pour le pas de temps actuel
  • Pression min. et durée nœud : crée un tableau de résultats indiquant la pression minimale et le temps associé pour chaque nœud

Nœud d’import/export

  • Tous les nœuds d’import/export ont-ils un niveau : vérifie l’altitude de tous les nœuds d’import/export et crée un tableau indiquant ceux pour lesquels l’altitude n’a pas été définie
  • Les facteurs de débit appropriés ont-ils été utilisés : vérifie le facteur de débit de tous les nœuds d’import/export et crée un tableau indiquant ceux où ce facteur est différent de 1 ou -1
  • Les ID de la ressource ont-ils été définis : vérifie les ID de ressource dans tous les nœuds d’import/export et crée un tableau indiquant ceux pour lesquels aucun ID n’a été défini

Vanne

  • Vérification des canalisations/vannes fermées : crée un tableau de canalisations et de vannes fermées qui ne sont pas des vannes d’étranglement (THV) dans le réseau
  • Vérification de valeur K : vérifie la valeur K de vanne (canalisation) en fonction du matériau de construction attribué et crée un tableau avec un avertissement en cas d’anomalies
  • Vérification des pertes locales : crée un tableau des vannes avec des pertes locales non nulles
  • Vérification CPU : crée un tableau des vannes avec un script CPU local et indique si elles sont activées/désactivées
  • Vérification de contrôle/journalisation PRV : génère un tableau récapitulatif de toutes les vannes de contrôle (PRV, PSV et FRV), vérifie si les paramètres sont valides et indique le nœud de contrôle
  • Vérification d’état THV : crée un tableau des vannes THV avec le pourcentage d’ouverture et l’indicateur associé
  • Vérification de contrôle du temps : crée un tableau de vannes où les données de contrôle sont définies par rapport à une date et une heure spécifiques
  • Vérification de l’ID de la ressource de vanne : vérifie l’ID de ressource de toutes les vannes et crée un tableau indiquant celles pour lesquelles l’ID n’a pas été défini
  • Vérification de courbe de vanne : vérifie le mode de contrôle et le type de construction de toutes les vannes et crée un tableau avec les vannes utilisant des courbes de vanne non conventionnelles.
