Boîte de dialogue Paramètres du rapport de simulation

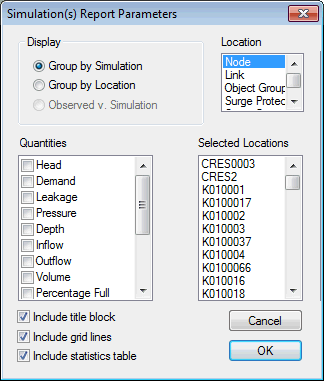

Cette boîte de dialogue permet de choisir les paramètres affichés dans le rapport graphique. Ce dernier s’affiche dans la vue graphique.

Pour ouvrir la boîte de dialogue, sélectionnez Résultats | Rapports graphiques | Rapport de simulation(s), puis cliquez sur Produire graphiques dans la boîte de dialogue Simulation(s).

Conseil : pour en savoir plus, voir la rubrique Affichage des rapports du graphique de simulation.

Élément	Description
Affichage	Cette zone permet de déterminer l’ordre dans lequel les détails sont affichés. Regrouper par simulation Cette option est disponible si une liste de sélection a été saisie dans la boîte de dialogue Simulation(s). Chaque simulation s’affiche sur une page différente. Sur chaque page, un graphique est dessiné pour chaque paramètre choisi dans la liste des quantités. Il existe un tracé sur chaque graphique pour chaque objet réseau répertorié dans la liste des emplacements sélectionnés. Remarque : InfoWorks WS Pro peut tracer un maximum de dix tracés sur un graphique. Si plus de dix objets sont sélectionnés, InfoWorks WS Pro génère un message d’erreur et affiche des graphiques pour les dix premiers objets de la liste Emplacements sélectionnés. Regrouper par emplacement Cette option est disponible si une liste de sélection a été saisie dans la boîte de dialogue Simulation(s). Chaque emplacement (objet réseau) répertorié dans la liste des emplacements sélectionnés est affiché sur une page différente. Sur chaque page, un graphique est dessiné pour chaque paramètre choisi dans la liste des quantités. Il existe un tracé sur chaque graphique pour chaque simulation répertoriée dans la boîte de dialogue Simulation(s). Remarque : InfoWorks WS Pro peut tracer un maximum de dix tracés sur un graphique. Si vous avez plus de dix simulations, seuls les tracés des dix premières s’affichent. Observé/Simulation Cette option est disponible si une configuration des données actives a été saisie dans la boîte de dialogue Simulation(s). Chaque emplacement (objet réseau) lié à des données actives est affiché sur une page différente. Si une liste de sélection a également été saisie dans la boîte de dialogue Simulation(s), seuls les emplacements sélectionnés sont affichés. Sur chaque page, un graphique est dessiné pour chaque paramètre choisi dans la liste des quantités. Il existe un tracé sur chaque graphique pour chaque simulation répertoriée dans la boîte de dialogue Simulation(s) et pour les données actives associées à la simulation.
Quantités	Sélectionnez les quantités à représenter graphiquement. Seules les quantités valides sont répertoriées.
Emplacement	Vous pouvez choisir soit tous les nœuds de la sélection, soit tous les liens de la sélection, mais pas les deux.
Emplacements sélectionnés	Cette liste des emplacements sélectionnés est en lecture seule. Remarque : l’outil Graphique ne peut afficher que dix tracés différents par graphique. Si vous avez sélectionné plus de dix objets réseau, un avertissement s’affiche et InfoWorks WS Pro n’affiche les données que pour les dix premiers objets de cette liste.
Inclure cartouche	Inclut l’élément indiqué dans le rapport graphique.
Inclure quadrillage
Inclure tableau des statistiques
OK	Génère le rapport graphique. En cas de problèmes avec la demande de graphique, la boîte de dialogue se développe et répertorie les erreurs. Par exemple, lors de l’affichage des données observées par rapport aux données de simulation, le modèle peut contenir des pointeurs vers des données observées qui n’existent pas dans les données actives. Vous aurez la possibilité de continuer ou d’abandonner.
