Fenêtre de légende thématique

Cette fenêtre :

• fournit un rappel visuel des symboles de la fenêtre GeoPlan et des thèmes actuels de toutes les fenêtres GeoPlan ouvertes ;
• donne accès à la boîte de dialogue Éditeur de thème de couche ;
• affiche ou masque des types d’objets dans le GeoPlan ;
• désactive et active des thèmes dans le GeoPlan.

La fenêtre s’affiche en sélectionnant Fenêtre Fenêtre de légende thématique.

Cette fenêtre est ancrable. Vous pouvez faire glisser sa barre de titre pour rendre la fenêtre flottante. Vous pouvez l’ancrer à nouveau en double-cliquant sur sa barre de titre.

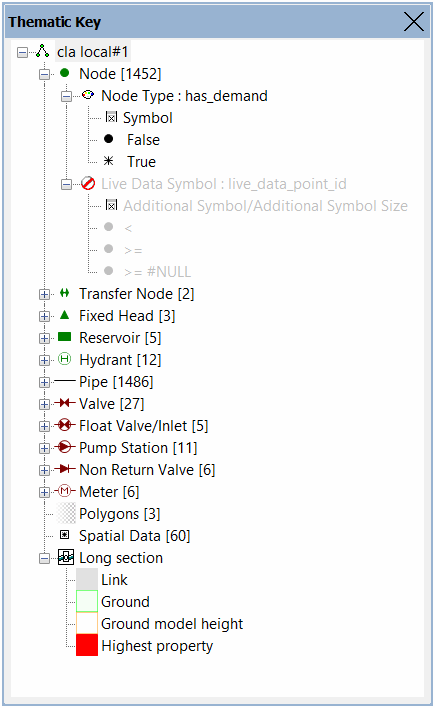

Le sous-thème Symbole de données actives : live_data_point_id est affiché comme désactivé.

Le réservoir n’est pas affiché.

Élément	Description
Fenêtre	La fenêtre est ancrable comme la fenêtre Groupe de modèles. Vous pouvez l’ancrer sur le côté de la fenêtre principale d’InfoWorks WS Pro afin qu’elle soit visible en permanence. Reportez-vous à la rubrique Utilisation des fenêtres ancrables.
Structure arborescente	Les légendes s’affichent sous forme d’arborescence. Vous pouvez utiliser les boutons et pour développer et réduire les branches de l’arborescence.
Symbole d’objet	Lorsque vous double-cliquez sur un symbole d’objet, la boîte de dialogue Éditeur de thème de couche s’ouvre pour le type d’objet correspondant.
Nombre de types d’objet	Le nombre correspondant à chaque type d’objet réseau est indiqué entre crochets à côté du symbole de l’objet. Si un scénario est sélectionné, le nombre de chaque type d’objet dans ce scénario s’affiche.
Données imprimables	Les données de la fenêtre de légende thématique peuvent être imprimées en même temps que le réseau lors de l’impression à partir de la fenêtre GeoPlan. Tout ce que vous avez à faire est d’avoir la fenêtre de légende thématique ouverte lors de l’impression du GeoPlan. Les sections de la légende imprimées sont celles qui sont ouvertes au moment de l’impression.
Menu contextuel	Affichage Disponible pour les types d’objets. Active ou désactive l’affichage des objets sur le GeoPlan. Utiliser les niveaux de zoom Disponible pour les types d’objets. Active ou désactive l’affichage des objets en fonction du niveau de zoom utilisé dans le GeoPlan. Sélectionner des objets Disponible pour les types d’objet (et leurs sous-catégories). Sélectionne tous les objets du type ou de la sous-catégorie énumérés dans le GeoPlan associé. Conseil : pour ajouter d’autres objets à la sélection, maintenez la touche Ctrl enfoncée tout en utilisant cette option de menu contextuel sur un autre type d’objet ou une autre sous-catégorie. Activer Disponible pour les thèmes et sous-thèmes. Active ou désactive l’utilisation du thème ou du sous-thème sélectionné dans le GeoPlan.
