Champs de données des résultats de nœuds

Tous les champs de résultats apparaissent sur le tableau des résultats quand celui-ci est ouvert lors de l’affichage de la relecture d’une simulation et sur une page spéciale de résultats située au début des feuilles de propriétés s’affichant lors de la visualisation de la relecture d’une simulation.

Les résultats variables dans le temps sont affichés avec le nom du champ dans une autre couleur sur le tableau et la feuille de propriétés. Pour les résultats qui ne varient pas dans le temps, le nom du champ s’affiche dans la police noire normale.

La table ci-dessous affiche les résultats de nœuds applicables quel que soit le type de simulation en cours d’exécution. Pour en savoir plus sur les résultats supplémentaires disponibles pour des types spéciaux de simulations, suivez les liens ci-dessous :

• Résultats des nœuds de qualité de l’eau
• Résultats des nœuds de débit incendie
• Résultats des nœuds InfoWorks TS (système transitoire)

Remarque : Utilisez la barre de défilement située au bas de la table pour afficher l’intégralité de son contenu.

Champs de données des résultats de nœuds

Table de base de données : __IWR_Link

Nom du champ	Texte d’aide	Units	Champ de base de données
Demande	Node Description Nœuds de base Demande totale sur le nœud. Calculée comme la somme des éléments suivants : Demandes définies sur la page Demande au nœud Demande exceptionnelle définie sur la page Profil de débit exceptionnel Débit dû au fonctionnement de la borne incendie défini dans la page Profil d’écoulement Mode borne incendie (S’il y a un débit exceptionnel et/ou un débit dû au fonctionnement de la borne incendie et que la case Conserver la demande locale sur la page Contrôle de nœud n’est pas cochée, les demandes spécifiées sur la page Demande au nœud ne sont pas appliquées). Lors de l’exécution d’une simulation de système transitoire, si la demande transitoire est appliquée, aucune autre demande n’est appliquée. Nœud de réservoir Demande totale sur le nœud. Calculée comme la somme des éléments suivants : Demandes définies sur la page Demande au nœud Débit exceptionnel défini sur la page Débit exceptionnel Nœuds d’import/export Demande totale sur le nœud. Calculée comme étant la somme des éléments suivants : Demandes définies sur la page Demande au nœud Débit du nœud d’import/export défini sur la page Contrôle du débit de nœud d’import/export Nœud de borne d’incendie Demande totale sur le nœud. Calculée comme étant la somme des éléments suivants : Demandes définies sur la page Demande au nœud Débit exceptionnel défini sur la page Débit exceptionnel Débit dû au fonctionnement de la borne incendie défini dans la page Profil d’écoulement Mode borne incendie (Si la borne d’incendie est en fonctionnement et que la case Conserver la demande locale sur la page Contrôle de nœud n’est pas cochée, les demandes définies sur la page Demande au nœud ne sont pas appliquées)	WN_DQ	DEMAND
Hauteur	Charge au niveau du nœud au pas de temps t	HEAD	HEAD
Charge max.	Charge maximale au niveau du nœud au pas de temps t	HEAD	MAXHEAD
Charge min.	Charge minimale au niveau du nœud au pas de temps t	HEAD	MINHEAD
Fuite	Fuite totale au niveau du nœud au pas de temps actuel. Calculée comme étant la somme des fuites liées à la pression et des pertes constantes par fuite définies sur la page Demande au nœud. (Non affiché pour les simulations de la surpression)	WN_DQ	LEAKAGE
Pression moy.	Moyenne pondérée dans le temps des résultats de pression des nœuds	WN_P	PNAVG
Pression max.	Pression maximale ressentie au niveau du nœud pendant la simulation	WN_P	PNMAX
Pression min.	Pression minimale ressentie au niveau du nœud pendant la simulation	WN_P	PNMIN
Pression	Pression au nœud au pas de temps t	WN_P	PRESSURE
Statut	Le statut à chaque pas de temps peut avoir l’une des valeurs suivantes : Valeur de base de données Description Texte d’aide -1 temp. isolé Le nœud est isolé dans le pas de temps actuel. 0 - 1 isolé Le nœud est isolé du réseau pendant toute la durée de la simulation.		ÉTAT
Type	La valeur de Type identifie le type de nœud et peut être l’une des suivantes : 1 Node 2 Réservoir 3 Tête fixe 4 Nœud d’import/export 5 Borne d’incendie 6 Puits		TYPE
Consommation totale	Consommation totale au nœud pendant la période de simulation. Calculé comme suit : Demande totale - (débit exceptionnel + débit de borne d’incendie) La consommation totale au niveau des nœuds d’import/export sera nulle. (Non affiché pour les simulations de la surpression)	WN_DVO	TOTCONS
Demande totale	Demande totale appliquée au nœud pendant la période de simulation. (Non affiché pour les simulations de la surpression)	WN_DVO	TOTDEMND
Fuite totale	Fuite totale appliquée au nœud pendant la période de simulation. Calculée comme étant la somme des fuites liées à la pression et des pertes constantes par fuite définies sur la page Demande au nœud. (Non affiché pour les simulations de la surpression)	WN_DVO	TOTLEAK
Charge (entrée – sortie)	Débit net entrant dans le réservoir (Débit entrant moins Débit sortant) Réservoir uniquement	WN_Q	_Load
Déficit	Le réservoir peut se vider, car les débits sortants dépassent les débits entrants. InfoWorks permet de poursuivre le calcul en supposant que la hauteur du réservoir reste au niveau inférieur du réservoir. Le déficit correspond à la quantité d’eau nécessaire pour maintenir la hauteur à ce niveau. Réservoir uniquement	WN_VO	DEFICIT
Depth	Distance verticale entre le niveau inférieur du réservoir et le niveau de l’eau Réservoir uniquement	Y	DEPTH
Débit entrant	Débit en entrée du réservoir Réservoir uniquement	WN_Q	INFLOW
Déversement	Quantité totale d’eau perdue dans le système en raison d’un débordement du réservoir Réservoir uniquement	WN_VO	SPILL
Niveau supérieur	Niveau supérieur de l’eau comme spécifié sur la page Paramètres du réservoir de la feuille de propriétés du réservoir. Réservoir uniquement	Z	TOPLEVEL
Volume complet	Volume complet du réservoir (spécifié dans le tableau Profondeur/Volume sur la page Paramètres du réservoir de la feuille de propriétés du réservoir). Réservoir uniquement.	WN_VO	VOLFULL
Volume	Volume d’eau dans le réservoir Réservoir uniquement	WN_VO	VOLUME
Profondeur maximale	Profondeur maximale de l’eau dans le réservoir pendant une simulation. Réservoir uniquement.	Y	MAXDEPTH
Débit sortant	Débit en sortie du réservoir Réservoir uniquement	WN_Q	OUTFLOW
Pourcentage de remplissage	Volume d’eau dans le réservoir exprimé en pourcentage de la capacité disponible. (Volume d’eau au-dessus du niveau de fonctionnement minimal du réservoir spécifié dans la page Paramètres du réservoir de la feuille de propriétés du réservoir). Réservoir uniquement		PCFULL
Débit de borne d’incendie	Débit dû au pourcentage d’ouverture de la borne d’incendie Borne d’incendie uniquement	WN_Q	FLOW
Ouverture	Pourcentage d’ouverture de la vanne de la borne d’incendie Borne d’incendie uniquement	WN_OPEN	OPENING
Charge nominale totale	Applicable aux simulations de demande liée à la pression uniquement. Demande totale qui serait appliquée au nœud pendant la période de simulation si la simulation n’était pas une simulation de demande liée à la pression, c’est-à-dire la demande au nœud avant l’application des courbes de demande liées à la pression.	WN_DVO	TOTNDEMD
Demande nominale	Applicable aux simulations de demande liée à la pression uniquement. Demande au nœud calculée avant l’application des courbes de demande liée à la pression.	WN_DQ	NOMDEMND
Efficacité de la demande pour l’événement (%)	Applicable aux simulations de demande liée à la pression uniquement. Rapport entre la demande totale et demande nominale totale en pourcentage.		DEMNDEFF
Perte d’énergie	Applicable lors de la réalisation d’une analyse de durabilité uniquement. Taux journalier de perte d’énergie au niveau des raccordements de consommation.	WN_EN_DY	SUSELOSS
Perte d’énergie totale	Applicable lors de la réalisation d’une analyse de durabilité uniquement. Perte d’énergie totale journalière au niveau des raccordements des clients.	WN_EN_DY	SUSTELSS
Perte en équivalent CO2	Applicable lors de la réalisation d’une analyse de durabilité uniquement. Taux journalier de perte d’énergie aux raccordements des clients, exprimé en équivalent de dioxyde de carbone.	WN_GHG_DYMASS	SUSCELSS
Total des pertes en équivalent CO2	Applicable lors de la réalisation d’une analyse de durabilité uniquement. Perte d’énergie journalière totale aux raccordements des clients, exprimée en équivalent de dioxyde de carbone.	WN_GHG_DYMASS	SUSTCELS

Résultats de la qualité de l’eau

La table ci-dessous répertorie les résultats supplémentaires disponibles au niveau des nœuds lorsqu’une simulation de la qualité de l’eau est exécutée :

Nom du champ	Texte d’aide	Unités	Table de base de données	Champ de base de données	Variable dans le temps
Concentration	Concentration au niveau de ce nœud du polluant modélisé dans la simulation de la qualité de l’eau.	WN_C	__IWR_Node	CONC	False
Concentration	La concentration apportée par n’importe quelle source au niveau du nœud.	WN_C	__IWR_Node	CONC	False
Tracé (%) <ID du nœud source>	Le pourcentage d’eau au niveau d’un nœud provenant d’un nœud de traçage.		__IWR_Node	TRACE	False
Tracé maximum (%) <ID du nœud source>	Valeur maximale de traçage (%) atteinte pendant la simulation.		__IWR_Node		False
Concentration de la source	La concentration apportée par n’importe quelle source définie au niveau du nœud.	WN_C	__IWR_Node	SRCCON	False
Âge moyen de l’eau (h)	La moyenne pondérée dans le temps des résultats du paramètre Âge de l’eau calculée à chaque pas de temps de la qualité de l’eau.		__IWR_Node	WQAVGAGE	False
Source dominante	Indication de la source qui contribue le plus à ce que l’eau atteigne le nœud : les sources sont des nœuds de trace (sélectionnés dans la boîte de dialogue Options de qualité de l’eau). Valeur de base de données Description Texte d’aide -2 MIXED La somme des sources est égale à 100 %, mais aucune trace ne dépasse 50 %. -1 DOUBLED La somme des sources dépasse 100 %. 0 UNKNOWN La somme des sources est inférieure à 100 %. 1 TRACE01 La somme des sources est égale à 100 % (dans une tolérance de 5 %) et le nœud source indiqué fournit plus de 50 % de l’eau atteignant le nœud. 2 TRACE02 La somme des sources est égale à 100 % (dans une tolérance de 5 %) et le nœud source indiqué fournit plus de 50 % de l’eau atteignant le nœud. 3 TRACE03 La somme des sources est égale à 100 % (dans une tolérance de 5 %) et le nœud source indiqué fournit plus de 50 % de l’eau atteignant le nœud. 4 TRACE04 La somme des sources est égale à 100 % (dans une tolérance de 5 %) et le nœud source indiqué fournit plus de 50 % de l’eau atteignant le nœud. 5 TRACE05 La somme des sources est égale à 100 % (dans une tolérance de 5 %) et le nœud source indiqué fournit plus de 50 % de l’eau atteignant le nœud. 6 TRACE06 La somme des sources est égale à 100 % (dans une tolérance de 5 %) et le nœud source indiqué fournit plus de 50 % de l’eau atteignant le nœud. 7 TRACE07 La somme des sources est égale à 100 % (dans une tolérance de 5 %) et le nœud source indiqué fournit plus de 50 % de l’eau atteignant le nœud. 8 TRACE08 La somme des sources est égale à 100 % (dans une tolérance de 5 %) et le nœud source indiqué fournit plus de 50 % de l’eau atteignant le nœud. 9 TRACE09 La somme des sources est égale à 100 % (dans une tolérance de 5 %) et le nœud source indiqué fournit plus de 50 % de l’eau atteignant le nœud. 10 TRACE10 La somme des sources est égale à 100 % (dans une tolérance de 5 %) et le nœud source indiqué fournit plus de 50 % de l’eau atteignant le nœud.		__IWR_Node	TRACE_DOMINANT	False
Tracé (%)			__IWR_Node	TRACE	False
Âge de l’eau (h)	Ce facteur permet d’estimer l’âge de l’eau en différents points du système. Il peut être utilisé comme mesure empirique de la qualité de l’eau sous-jacente. Toute nouvelle eau entrant dans le système au niveau des réservoirs ou des nœuds de source a un âge nul, à moins qu’un âge initial de l’eau n’ait été spécifié. InfoWorks calcule le temps moyen que l’eau a passé dans le système avant d’arriver au niveau de ce nœud. Pour en savoir plus sur la façon dont cette valeur est calculée, reportez-vous à la rubrique Qualité de l’eau – Solveur – Théorie.		__IWR_Node	TRAVEL	False
Turbidité	Turbidité au niveau du nœud (S’affiche uniquement lorsqu’une analyse de turbidité est effectuée)	WN_TURBIDITY	__IWR_Node	TURBIDITY	True
Turbidité maximale	Turbidité maximale observée lors de la simulation (S’affiche uniquement lorsqu’une analyse de turbidité est effectuée)	WN_TURBIDITY	__IWR_Node	TURBMAX	False

Résultats de la simulation du débit incendie

Les tables ci-dessous répertorient les résultats supplémentaires disponibles au niveau des nœuds lorsqu’une simulation du débit incendie est exécutée :

Simulation du test de la borne incendie

Nom du champ	Texte d’aide	Units	Table de base de données	Champ de base de données	Variable dans le temps
Pression résiduelle au débit incendie minimal	La pression au niveau du nœud de test lorsque le Débit incendie minimal est appliqué au nœud. Ce résultat n’est calculé que si la case Calculer la pression au débit incendie minimum et maximum est cochée dans la boîte de dialogue Options du débit incendie.	WN_P	__IWR_Node	FFMINQRP	False
Pression résiduelle minimale requise du réseau	La pression résiduelle minimale pendant l’incendie au niveau des nœuds qui ne sont pas situés dans la même zone d’incendie que le nœud de test. Remarque : les nœuds Charge fixe, Captage et Réservoir ne sont pas inclus dans la vérification de la pression résiduelle minimale du réseau. Ce résultat n’est calculé que si la case Utiliser les contraintes du réseau est cochée dans la boîte de dialogue Options du débit incendie.	WN_P	__IWR_Node	FFNMRPRQ	False
Débit incendie maximal	Le plus petit des deux débits suivants : Débit incendie maximal requis défini par l’utilisateur et Débit de borne incendie entièrement ouverte calculé au niveau du nœud de test. Ce résultat n’est calculé que si la case Calculer la pression au débit incendie minimum et maximum est cochée dans la boîte de dialogue Options du débit incendie.	WN_Q	__IWR_Node	FFMAXQ	False
Pression résiduelle au débit incendie maximal	La pression au niveau du nœud de test lorsque le Débit incendie maximal est appliqué au nœud. Ce résultat n’est calculé que si la case Calculer la pression au débit incendie minimum et maximum est cochée dans la boîte de dialogue Options du débit incendie.	WN_P	__IWR_Node	FFMAXQRP	False
Débit incendie maximal requis	Une valeur de débit maximal est spécifiée par l’utilisateur dans l’élément Données de débit incendie ou sur la page Contraintes du débit incendie de la feuille de propriétés d’un nœud de borne d’incendie. Ces informations ne sont affichées que si la case Calculer la pression au débit incendie minimum et maximum est cochée dans la boîte de dialogue Options du débit incendie.	WN_Q	__IWR_Node	FFMAXQRQ	False
Débit incendie minimal	Le plus petit des deux débits suivants : Débit incendie minimal requis défini par l’utilisateur et Débit incendie disponible calculé au niveau du nœud de test.	WN_Q	__IWR_Node	FFMINQ	False
Débit incendie minimal requis	Le débit minimal requis pour répondre aux besoins de protection anti-incendies. La valeur de débit minimal est spécifiée par l’utilisateur dans l’élément Données de débit incendie ou sur la page Contraintes du débit incendie de la feuille de propriétés d’un nœud de borne d’incendie.	WN_Q	__IWR_Node	FFMINQRQ	False
Pression résiduelle au débit incendie disponible	La pression résiduelle au niveau du nœud de test lorsque le Débit incendie disponible est appliqué au nœud.	WN_P	__IWR_Node	FFMINRP	False
Pression résiduelle minimale requise	La pression résiduelle minimale autorisée au niveau du nœud de test lors d’un incendie.	WN_P	__IWR_Node	FFMINRPR	False
Pression résiduelle minimale du réseau	La pression résiduelle minimale pendant l’incendie au niveau des nœuds qui ne sont pas situés dans la même zone d’incendie que le nœud de test. Ces informations ne sont affichées que si la case Utiliser les contraintes du réseau est cochée dans la boîte de dialogue Options du débit incendie.	WN_P	__IWR_Node	FFNETMRP	False
Nœud de zone minimum	Le nœud au niveau duquel la Pression résiduelle minimale de la zone est enregistrée.		__IWR_Node	FFHYDZND	False
Débit incendie disponible	Débit incendie maximal qui peut être appliqué au niveau du nœud de test sans enfreindre les contraintes de pression. Le Débit incendie disponible est déterminé à partir des éléments suivants : Pression résiduelle minimale requise Pression résiduelle minimale requise de la zone (si la case Utiliser les contraintes de zone est cochée) Pression résiduelle minimale du réseau requise (si la case Utiliser les contraintes du réseau est cochée) Si les contraintes de pression appliquées ne peuvent être respectées, le test du nœud se solde par un Échec.	WN_Q	__IWR_Node	FFAVAILQ	False
Débit de la borne d’incendie entièrement ouverte	Le débit au niveau du nœud de test lorsque la borne incendie est ouverte à 100 %. Ce résultat n’est calculé que si la case Calculer le débit de la borne d’incendie ouverte est cochée dans la boîte de dialogue Options du débit incendie.	WN_Q	__IWR_Node	FFOPENQ	False
Débit incendie de la borne incendie	Le débit de test de la borne d’incendie appliqué au nœud cible. Peut également être affiché sous forme de graphique par rapport à la pression résiduelle de la borne incendie. Cliquez avec le bouton droit de la souris dans la vue Rapport de tableau (Test des bornes incendie) et choisissez Courbe de borne incendie dans le menu contextuel pour afficher le graphique.	WN_Q	__IWR_Node	FFHYDQ	False
Pression résiduelle de la borne incendie	La pression au niveau du nœud cible après l’application du débit d’incendie au nœud. Peut également être affiché sous forme de graphique par rapport au débit incendie de la borne incendie. Cliquez avec le bouton droit de la souris dans la vue Rapport de tableau (Test des bornes incendie) et choisissez Courbe de borne incendie dans le menu contextuel pour afficher le graphique. Applicable aux simulations Test de borne d’incendie et Débit incendie forcé.	WN_P	__IWR_Node	FFHYDRP	False
Nœud réseau minimum	Le nœud au niveau duquel la Pression résiduelle minimale du réseau est enregistrée.		__IWR_Node	FFNETNOD	False
Charge de test préliminaire	La demande au niveau du nœud de test à l’heure du test de la borne incendie avant l’application du débit incendie. Il s’agit de la charge appliquée lors d’une simulation basée sur un type d’exécution normal.	WN_Q	__IWR_Node	FFSTATQ	False
Result	Il existe trois types de résultats de test : Résultat de test Description Réussi Le test du nœud est considéré comme réussi si le débit incendie minimal requis peut être fourni sans enfreindre aucune des contraintes de pression appliquées. Échec Le test du nœud est considéré comme un échec si le débit incendie minimal requis ne peut être fourni sans enfreindre aucune des contraintes de pression appliquées. Inconnu Le résultat du test est considéré comme inconnu si le nœud n’est pas testé (par exemple, si le débit de la borne incendie a été configuré sur la page Régulation du débit d’un nœud de test) ou si la simulation ne converge pas.		__IWR_Node	FFRESULT	False
Pression résiduelle minimale requise de la zone	La pression résiduelle minimale autorisée pendant l’incendie au niveau des nœuds qui sont situés dans la même zone d’incendie que le nœud de test. Le nœud de test lui-même n’est pas inclus. Ces informations ne sont affichées que si la case Utiliser les contraintes de zone est cochée dans la boîte de dialogue Options du débit incendie.	WN_P	__IWR_Node	FFZMRPRQ	False
Pression résiduelle minimale de la zone	La pression résiduelle minimale pendant l’incendie au niveau des nœuds situés dans la même zone d’incendie que le nœud de test (le nœud de test lui-même n’est pas inclus). Ce résultat n’est calculé que si la case Utiliser les contraintes de zone est cochée dans la boîte de dialogue Options du débit incendie.	WN_P	__IWR_Node	FFZONMRP	False
Pression résiduelle au débit de prise d’eau entièrement ouverte	La pression au niveau du nœud de test lorsque le Débit de borne incendie entièrement ouverte est appliqué au nœud. Ce résultat n’est calculé que si la case Calculer le débit de la borne d’incendie ouverte est cochée dans la boîte de dialogue Options du débit incendie.	WN_P	__IWR_Node	FFOPENRP	False
Pression de test préliminaire	La pression au niveau du nœud de test à l’heure du test de la borne incendie avant l’application du débit incendie. Il s’agit du résultat obtenu lors d’une simulation basée sur un type d’exécution normal.	WN_P	__IWR_Node	FFSTATP	False
Nœud de zone minimum	Le nœud au niveau duquel la Pression résiduelle minimale de la zone est enregistrée.		__IWR_Node	FFZONNOD	False

Simulation de débit d’incendie forcé

Nom du champ	Texte d’aide	Units	Table de base de données	Champ de base de données	Variable dans le temps
Lien de vitesse maximale	L’identifiant du lien dans lequel la vitesse maximale a été enregistrée. Si la vitesse maximale est enregistrée dans la canalisation de borne d’incendie supposée, la mention « Borne d’incendie » apparaît.		__IWR_Node	FFHYDVLK	False
Vitesse maximale	La vitesse maximale enregistrée dans le réseau au moment de l’instantané pour lequel la simulation de débit d’incendie forcé est exécutée.	V	__IWR_Node	FFHYDVEL	False
Nœud réseau minimum	L’identifiant du nœud au niveau duquel la pression résiduelle minimale du réseau a été enregistrée.		__IWR_Node	FFHYDNND	False
Nœud de zone minimum	Le nœud au niveau duquel la Pression résiduelle minimale de la zone est enregistrée.		__IWR_Node	FFHYDZND	False
Débit incendie disponible	Débit incendie maximal qui peut être appliqué au niveau du nœud de test sans enfreindre les contraintes de pression. Le Débit incendie disponible est déterminé à partir des éléments suivants : Pression résiduelle minimale requise Pression résiduelle minimale requise de la zone (si la case Utiliser les contraintes de zone est cochée) Pression résiduelle minimale du réseau requise (si la case Utiliser les contraintes du réseau est cochée) Si les contraintes de pression appliquées ne peuvent être respectées, le test du nœud se solde par un Échec.	WN_Q	__IWR_Node	FFAVAILQ	False
Pression résiduelle minimale du réseau	La pression résiduelle minimale dans le réseau. Remarque : les nœuds Charge fixe, Captage et Réservoir ne sont pas inclus dans la vérification de la pression résiduelle minimale du réseau.	WN_P	__IWR_Node	FFHYDNRP	False
Lien d’inversion de débit maximal	L’identifiant du lien dans lequel l’ inversion maximale du débit a été enregistrée.		__IWR_Node	FFHYDQRL	False
Inversion de débit maximale	L’inversion maximale du débit dans le réseau (par rapport à la simulation de base).	WN_Q	__IWR_Node	FFHYDQRV	False
Charge relative de la borne incendie	Une valeur négative indique qu’un pompage sera nécessaire. La valeur numérique de la perte est calculée en supposant qu’un objet borne d’incendie standard est connecté au nœud de test. Les propriétés de borne d’incendie utilisées dans le calcul sont les suivantes : Diamètre de la canalisation = diamètre minimal des canalisations connectées au nœud de test. Charge relative = 0,0 Coeff. de perte locale = 1,0. Diamètre de la vanne = diamètre de la canalisation. Courbe de vanne = BOUCHON Perte locale de la vanne = 1,0	HEAD	__IWR_Node	FFHYDRHD	False
Pression résiduelle de la borne incendie	La pression au niveau du nœud cible après l’application du débit d’incendie au nœud. Peut également être affiché sous forme de graphique par rapport au débit incendie de la borne incendie. Cliquez avec le bouton droit de la souris dans la vue Rapport de tableau (Test des bornes incendie) et choisissez Courbe de borne incendie dans le menu contextuel pour afficher le graphique. Applicable aux simulations Test de borne d’incendie et Débit incendie forcé.	WN_P	__IWR_Node	FFHYDRP	False

Simulation de disponibilité du débit incendie

Nom du champ	Texte d’aide	Unités	Table de base de données	Champ de base de données	Variable dans le temps
Débit FFA	Le débit incendie à chaque nœud. La simulation tentera d’appliquer le débit incendie requis ou la pression nodale résiduelle, en fonction de l’option choisie lors de la configuration de la simulation.	WN_Q	__IWR_Node	FFA_FLOW	False
Nœud de zone minimum	Le nœud au niveau duquel la Pression résiduelle minimale de la zone est enregistrée.		__IWR_Node	FFHYDZND	False
Débit incendie disponible	Débit incendie maximal qui peut être appliqué au niveau du nœud de test sans enfreindre les contraintes de pression. Le Débit incendie disponible est déterminé à partir des éléments suivants : Pression résiduelle minimale requise Pression résiduelle minimale requise de la zone (si la case Utiliser les contraintes de zone est cochée) Pression résiduelle minimale du réseau requise (si la case Utiliser les contraintes du réseau est cochée) Si les contraintes de pression appliquées ne peuvent être respectées, le test du nœud se solde par un Échec.	WN_Q	__IWR_Node	FFAVAILQ	False
Pression résiduelle (analyse FFA)	La pression résiduelle à chaque nœud. La simulation tentera d’appliquer le débit incendie requis ou la pression nodale résiduelle, en fonction de l’option choisie lors de la configuration de la simulation.	WN_P	__IWR_Node	FFA_RP	False

Simulation de systèmes transitoires

La table ci-dessous répertorie les résultats supplémentaires disponibles au niveau des nœuds lorsqu’une simulation InfoWorks TS (système transitoire) est exécutée :

Nom du fichier	Texte d’aide	Units	Table de base de données	Champ de base de données	Variable dans le temps
Demande moyenne	Moyenne pondérée dans le temps des résultats de demande	WN_DQ	__IWR_Node	DEMAVG	False
Demande min.	Demande minimal observé lors de la simulation de coups de bélier.	WN_DQ	__IWR_Node	DEMMIN	False
Pression du nœud	Pression au nœud au niveau duquel se trouve le dispositif de protection contre les coups de bélier	WN_P	__IWR_Node	INPRESS	True
Pression moy. du nœud	Moyenne pondérée dans le temps des résultats de pression des nœuds	WN_P	__IWR_Node	INPRAVG	False
Pression min. du nœud	Pression minimale du nœud observée lors de la simulation de coups de bélier	WN_P	__IWR_Node	INPRMIN	False
Pression SPD	Pression au niveau du dispositif de protection contre les coups de bélier (voir Pression du nœud)	WN_P	__IWR_Node	OUTPRESS	True
Pression SPD moy.	Moyenne pondérée dans le temps des résultats de pression des SPD	WN_P	__IWR_Node	OUTPRAVG	False
Pression SPD min.	Pression SPD minimale observée lors de la simulation de coups de bélier	WN_P	__IWR_Node	OUTPRMIN	False
Débit entrant de la canalisation	Débit entrant du réseau vers l’appareil SPD. Par exemple :	WN_Q	__IWR_Node	INLTFLOW	True
Débit entrant de la canalisation moy.	Moyenne pondérée dans le temps des résultats Débit entrant de canalisation	WN_Q	__IWR_Node	INFLWAVG	False
Débit entrant de la canalisation min.	Débit entrant de la canalisation minimal observé lors de la simulation de coups de bélier.	WN_Q	__IWR_Node	INFLWMIN	False
Débit sortant de canalisation	Débit sortant de l’appareil SPD vers le réseau (voir Débit entrant de canalisation)	WN_Q	__IWR_Node	OUTLTFLW	True
Débit sortant de canalisation moyen	Moyenne pondérée dans le temps des résultats Débit sortant de canalisation	WN_Q	__IWR_Node	OUTFLAVG	False
Débit sortant min. de canalisation	Débit sortant de la canalisation minimal observé lors de la simulation de coups de bélier.	WN_Q	__IWR_Node	OUTFLMIN	False
Profondeur externe	Profondeur dans le dispositif de protection contre les coups de bélier	Y	__IWR_Node	EXTDEPTH	True

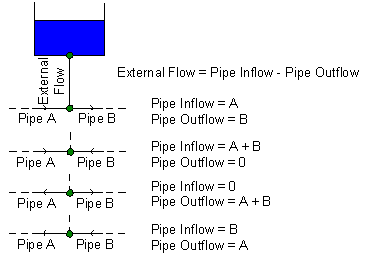

Écoulement de fluides externe	Débit du réseau vers/depuis le dispositif de protection contre les coups de bélier Débit externe = Débit entrant de canalisation - Débit sortant de canalisation (Voir Débit entrant de la canalisation)	WN_Q	__IWR_Node	EXTFLOW	True
Débit externe moyen	Moyenne pondérée dans le temps des résultats Débit externe	WN_Q	__IWR_Node	EXTFLAVG	False
Débit externe minimal	Débit externe minimal observé lors de la simulation de coups de bélier.	WN_Q	__IWR_Node	EXTFLMIN	False
Volume externe	Volume d’air contenu par un dispositif de protection contre les coups de bélier, applicable aux réservoirs de surpression, aux vannes d’air, etc. Pour les appareils non concernés, une valeur de 0,0 sera indiquée	WN_VO	__IWR_Node	EXTVOLUM	True
Volume externe moyen	Moyenne pondérée dans le temps des résultats de volume externe	WN_VO	__IWR_Node	EXTVOAVG	False
Volume externe minimal	Volume externe minimal rencontré lors de la simulation de coups de bélier.	WN_VO	__IWR_Node	EXTVOMIN	False
Intrusion	S’affiche uniquement lorsqu’un type de calcul d’intrusion a été sélectionné dans boîte de dialogue Options d’InfoWorks TS. Le volume d’eau souterraine qui pénètre dans le système par des joints qui fuient ou des fissures dans les canalisations en raison de pressions extrêmement faibles ou négatives dans le réseau. Donne un indicateur de menace potentielle de contamination.	WN_DVO	__IWR_Node	INTRUSN	False
