CLIPIT (Express Tool eszköz)

Xref-ek és képek vágását végzi vonalakkal és ívekkel.

Keres

Módot biztosít a blokkok, xref-rajzok, képek és kitakarás objektumok meghatározott részeinek kivágására azáltal, hogy minden egyéb megjelenített objektumot kivág vagy eltávolít egy vonallánc, kör, ív, ellipszis, szöveg, bszöveg vagy attribútumdefiníció használatával. A CLIPIT eszköz segítségével, ívek, körök vagy vonalláncok használatával vágási határvonalak határozhatók meg a blokkokhoz, xref-rajzokhoz, képekhez és kitakarás objektumokhoz.

A CLIPIT lehetővé teszi az íves határvonalakat eredményező vágást azáltal, hogy az ívszakaszokat rövid egyenes szakaszok sorozatára osztja. Az ívszakaszok felosztásának pontosságát a felhasználó határozhatja meg a bármely adott szakasz felezőpontja és az ív közötti maximális távolság megadásával:

Nagy hibaérték megadása kevesebb szakaszt és gyorsabb végrehajtást eredményez, de az ívek kevésbé fognak folytonosnak látszani. Ezzel szemben a nagyon alacsony értékek megadása folytonos vágást eredményez az ívek mentén, de nehezebbé teszi a feldolgozást az újragenerálás során.

Tipp: Ha növelni szeretné a teljesítményt, a rajz létrehozásakor adjon meg viszonylag nagy értékeket a Maximális hibatávolság megadása az ívek felbontásához promptban. Amikor készen áll a rajz nyomtatására, használja újra a CLIPIT eszközt, és adjon meg egy alacsony hibaértéket az ívfelbontáshoz a CLIPIT promptban.

Példa

Rajzoljon egy vonalláncot, egy kört vagy egy ívet, és vágja ki egy külsőleg hivatkozott alaprajz egy darabját.

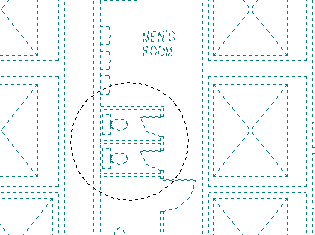

Válassza ki a kört vágási határvonalként:

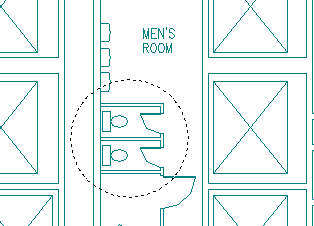

Válasza ki az xref-et:

Elvégezte az xref vágását egy vágási határvonalként használt körrel:

Fájl

clipit.lsp
