SRAFFOZ (parancs)

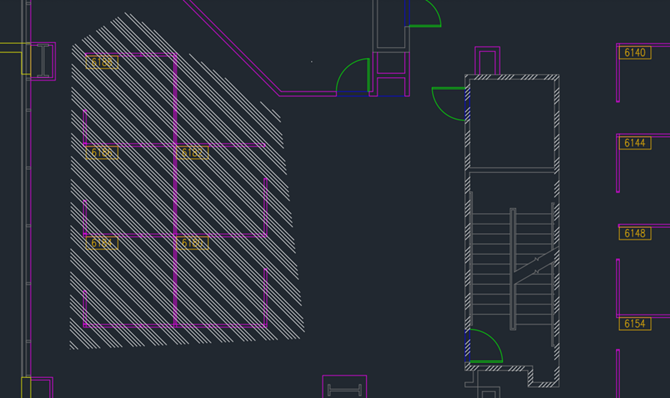

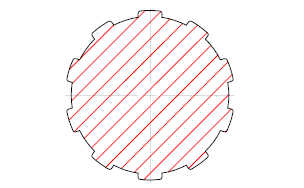

Zárt területet vagy kijelölt objektumokat sraffozási mintával, tömör kitöltéssel vagy színátmenettel tölt ki.

Keres

A SRAFFOZ parancs a szalag állapotától függően különböző opciókat kínál.

• Ha a szalag aktív, a Sraffozás létrehozása környezetfüggő szalaglap jelenik meg.
• Ha ki van kapcsolva a szalag, a Sraffozás és átmenet párbeszédpanel jelenik meg. Ha a Sraffozás és átmenet párbeszédpanel használatát részesíti előnyben, állítsa a HPDLGMODE rendszerváltozó értékét 1-re.
• Ha a szalag ki van kapcsolva, a SRAFFOZ parancs új opcióinak eléréséhez a HPDLGMODE rendszerváltozót állítsa 0 értékre.

Ha beírja a parancspromptba a -SRAFFOZ parancsot, opciók jelennek meg.

Megjegyzés:

• A memória- és teljesítményproblémák megelőzése érdekében korlátozva van az egyetlen sraffozási műveletben létrejövő sraffozási vonalak maximális száma. Azonban a sraffozási vonalak maximális száma a HPMAXLINES rendszerváltozó módosításával megváltoztatható.
• A nem folytonos sraffozási vonalakkal rendelkező sraffozások teljesítményének megőrzése érdekében válasszon előre definiált sraffozási mintát egy nem folytonos vonaltípus betöltése és beállítása helyett. Az AutoCAD 2015-alapú termékektől kezdve a HPLINETYPE rendszerváltozó alapértelmezés szerint letiltja a nem folytonos vonaltípusok megjelenítését a sraffozásokban.
• Annak szabályozásához, hogy a tárgyraszterek figyelmen kívül hagyják-e a sraffozás objektumokat, adjon hozzá vagy vonjon ki 1-et az OSOPTIONS rendszerváltozó értékéből.

Számos módszer közül választhat a sraffozás határvonalainak megadásához.

• Adjon meg egy pontot egy objektumok által körbezárt területen.
• Jelöljön ki objektumokat, amelyek egy területet zárnak körbe.
• A -SRAFFOZ parancs Rajz opciójával adjon meg határpontokat.
• Húzzon át egy sraffozási mintát egy zárt területre az eszközpalettáról vagy a DesignCenterből.

Az alábbi promptok jelennek meg.

Belső pont megadása

Meghatároz egy határvonalat az egy megadott pont körül zárt területet alkotó objektumok alapján.

Objektumok kiválasztása

Határvonalat határoz meg azon kijelölt objektumok közül, amelyek zárt területet alkotnak.

Határok eltávolítása

Eltávolítja a jelenleg aktív SRAFFOZ parancs használata során hozzáadott sraffozási mintákat. Kattintson az eltávolítani kívánt mintára. (Csak akkor érhető el, amikor sraffozásokat ad hozzá a Sraffozás és átmenet párbeszédpanelről.)

Határvonalak hozzáadása

Átvált a Határok eltávolítása módról, így ismét hozzáadhat sraffozási mintákat. (Csak akkor érhető el, amikor sraffozásokat ad hozzá a Sraffozás és átmenet párbeszédpanelről.)

Rajzolás

Megadott pontokat használ, vagy egyszerű geometriai alakokat hoz létre a sraffozás vagy kitöltés új határvonalainak meghatározásához.

A Mód opció szabályozza az új határvonal meghatározásának módját – ez terület vagy útvonal lehet.

Amikor pontokat ad meg a vonallánc-határvonalhoz vagy -útvonalhoz, egyenes és íves szakaszokat is megadhat a VLÁNC parancshoz hasonló opciókkal. Ha elkészült, nyomja le az Enter billentyűt a vonallánc-határvonal vagy -útvonal befejezéséhez.

Megjegyzés: A vonallánc-határvonal vagy -útvonal lezárásához használja a Bezárás opciót. Az első és az utolsó pont ne essen egybe.

A következő lehetőségek érhetők el:

• Mód. Megadja az aktuális sraffozási határvonal rajzolási módszerét.
  • Terület. Meghatároz egy zárt határvonalat a megadott pontokból vagy a létrehozott egyszerű geometriai alakzatból. A zárt határvonal területe határozza meg a sraffozást és a kitöltést.
  • Útvonal. Meghatároz egy nyitott vagy zárt útvonalat, amelyből a zárt határvonal származtatása történik. Az Igazítás és a Szélesség opciók határozzák meg a sraffozni vagy kitölteni kívánt zárt határvonal irányát és területét.
• Téglalap. Meghatároz egy négyszögletes határvonalat a TÉGL parancs beállításaival.
• Kör. Meghatároz egy kör alakú határvonalat a KÖR parancs beállításaival.
• Igazítás. Meghatározza a zárt határvonal rajzolt útvonalhoz való igazítását. Az igazítást az útvonal középpontjától, illetve az útvonalon belülről vagy kívülről lehet megadni. (Csak akkor érhető el, ha az Útvonal mód aktív.)
• Szélesség. Meghatározza a zárt határvonal rajzolt útvonaltól számított szélességét. (Csak akkor érhető el, ha az Útvonal mód aktív.)

Vissza

Eltávolítja a jelenleg aktív SRAFFOZ paranccsal beillesztett legutóbbi sraffozási mintát.

Beállítások

Megnyitja a Sraffozás és átmenet párbeszédpanelt, ahol módosíthatja a beállításokat.
