Létrehoz egy, a kiválasztott objektumokon alapuló vonaltípus-definíciót, és a megadott vonaltípus-definíciós (LIN) fájlban tárolja azokat.
Egy vonaltípus a vonások, pontok, alakok és szöveges objektumok ismétlődő sorozatából áll. A szabványos AutoCAD VLÁNC, VONAL, PONT, SZÖVEG és ALAK parancsokkal rajzoljon valami hasonlót a kívánt vonaltípushoz, majd válassza ki az objektumot az Objektum kiválasztása promptban az MKLTYPE eszközben. Összetett és egyszerű vonaltípusokat is meghatározhat a MKLTYPE eszközzel. Összetett vonaltípus meghatározásához vegyen fel alak- vagy szövegobjektumokat a kijelölésbe. A MKSHAPE eszközzel egyszerűen, az objektumok kiválasztásával hozhat létre alakokat.
Parancs: MKLTYPE
Válasszon ki egy „.LIN” fájlt: <C:\Express\Drawings\acad.lin>: Adjon meg egy vonaltípusfájl-nevet és mappaútvonalat
Adja meg a vonaltípus nevét: Határozzon meg egy vonaltípusnevet
Vonaltípus leírása: Határozzon meg egy vonaltípus-leírást
A vonaldefiníció kezdőpontja: Adjon meg egy kezdőpontot
A vonaldefiníció végpontja: Adjon meg egy végpontot
Válasszon objektumokat: Jelöljön ki egy vonat, vonallánc, pont, alak vagy szöveg objektumot
Megjegyzések
- Ha egy létező LIN-fájlt választ ki, a Fájl párbeszédpanel figyelmezteti, hogy a fájl felül fog íródni; ugyanakkor a program valójában hozzáír a fájlhoz. Ha azt választja, hogy egy, a kiválasztott LIN-fájlban már létező néven hoz létre vonaltípust, megjelenik egy felülírási figyelmeztetés. Ha az igen lehetőséget választja, a meglévő vonaltípus felülíródik, de a fájl többi része érintetlen marad.
- Ha olyan vonaltípust próbál meg létrehozni, amely üres szakasszal kezdődik, a program egy pontot tesz a definíció elejére.
- Az összetett vonaltípusokkal készített vonalláncok bizonyos esetekben jobban jelenítik meg az alakokat, ha 1 értékre állítja a PLINGEN változót.
- Ha olyan összetett vonaltípust készít, amely alakokat tartalmaz, csak azokat az alakokat választhatja ki, amelyek az aktuális FKR XY síkjában találhatók, és nincsenek tükrözve.
Példa
Hozzon létre egy szaggatott vonaltípust.
A fájlnév, illetve a vonaltípus neve és leírása meghatározása után válassza ki a vonaldefiníció kezdő- és végpontjait:
A vonaltípus meghatározásához adja meg a vonal és a szöveg objektumokat:

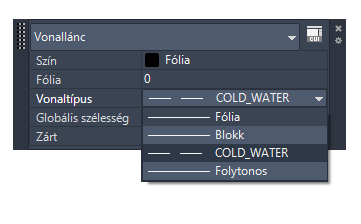

A vonaltípus betöltődött, és használatra kész:
Fájl
mkltype.lsp
