MKSHAPE (Express Tool eszköz)

Létrehoz egy alakdefiníciót a kijelölt objektumok alapján.

Keres

Az alakok segítségével gyorsan megjeleníthetők viszonylag egyszerű geometriák. Egy alak mérete legfeljebb 2200 bájt mennyiségű adat lehet. Amennyiben olyan alakot hoz létre, amelynek mérete túllépi ezt a korlátot, az MKSHAPE összetett geometriai alakokat hoz létre, amelyek egyetlen alakot formálnak. Ezen „alalakokat” az ALAK paranccsal listázhatja. Válassza a ? lehetőséget, majd írja be a * karaktert.

Az MKSHAPE nem használ pontokat vagy nulla hosszúságú vonalszakaszokat. Ugyanakkor létrehozható vele pontszerű hatás. Ehhez rajzoljon egy nagyon rövid vonalszakaszt, és használjon olyan magas felbontást, amelyen a szakaszt nem konvertálja a program 0 hosszúságúvá. Amennyiben a rövid szakasz nem jelenik meg az eredményül kapott alakban, próbálkozzon újra nagyobb felbontási érték vagy hosszabb vonalszakasz használatával.

A rajzban az ALAK paranccsal helyezhet el alakokat.

Megjegyzés: Ha egy meglévő .shp-fájlt választ ki, a Fájl párbeszédpanel figyelmezteti, hogy ezzel lecseréli a fájlt, ha azonban a fájlban található, meglévő alakot választ, a program felülírja az alak definícióját, de a fájl többi részét nem módosítja.

Amennyiben kettő vagy több olyan alakfájlt tölt be, amelyekben egy vagy több megegyező alakdefiníció található, a program az elsőként betöltött fájlból származó alakdefiníciót használja.

Tipp: Egy SHP-fájlba több alak menthető. Ezen kívül az alak létrehozását követően egyszerűen létrehozható egy összetett vonaltípus az alak segítségével az MKLTYPE eszközt használva.

Felbontási értékek

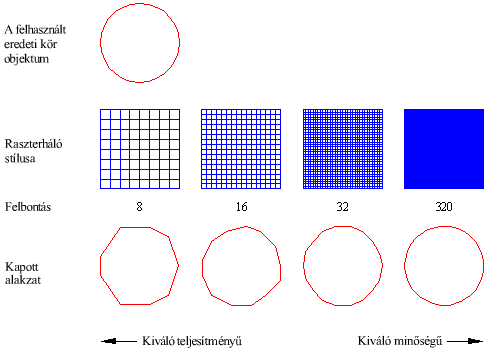

A magas felbontási értékek a kijelölt geometriát pontosabban visszaadó alakokat hoznak létre. A magas felbontási értékek azonban jellemzően több koordináta-adatot tartalmazó alakokat eredményeznek, így nagyobb feldolgozási terhelést jelentenek az AutoCAD számára az újragenerálás során. Ennek ellenkezője is igaz, az alacsony felbontási értékek kevésbé pontos alakokat eredményez, amelyeket az AutoCAD gyorsabban dolgoz fel. A különböző felbontási értékekkel kísérletezve megtalálhatja az igényeknek leginkább megfelelő egyensúlyt a teljesítmény és a pontosság között. Vegye figyelembe, hogy a program a felbontási értéket mindig a 8 legközelebbi többszörösére kerekíti, és az érték nem haladhatja meg a 32 767 értéket. A következő ábrán megtekintheti, hogy a felbontás miként befolyásolja az eredményként kapott alak megjelenését:

Parancs: MKSHAPE

Egy .SHP-fájl kiválasztása: <rajz.shp>: Adja meg azon alakfájl nevét, amelybe menteni szeretné az alakot

Az alak nevének megadása: Adja meg az alak nevét

Felbontás megadása <124>: Adja meg egy számot a felbontási értékhez

Beszúrás bázispontja: Adjon meg egy pontot

Objektumok kijelölése: Jelöljön ki egy vonal, vonallánc, ív, kör és/vagy ellipszis objektumot (definíciós okokból a kijelölt objektumokat a program úgy kezeli, mintha folytonos vonaltípusúak lennének)

Példa

Hozzon létre egy kapcsolóalakot.

A fájl és az alak nevének megadása után válassza ki az alak beillesztési pontját:

Ezután válassza ki az alak definiálásához használni kívánt objektumokat:

Az alak mostantól elhelyezhető az ALAK parancs használatával:

Fájl

mkshape.lsp
