Kihúzás és eltolás segítségével dinamikusan módosítja az objektumokat.

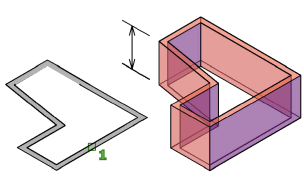

2D objektum, zárt határvonal által körülvett terület vagy 3D szilárdtest lap kijelölése után a mutató mozgatásával kaphat vizuális visszajelzést. A húzási vagy tolási viselkedést az határozza meg, milyen objektumtípust választ ki kihúzásra és eltolásra. Ebben a példában a két vonallánc kihúzásával egy 3D szilárdtest fal jött létre.
| Kijelölés | Tolás-húzás viselkedése |
|---|---|
| Nyitott 2D objektum (például egy ív) | Felület létrehozásához kihúzást végez |
| Zárt 2D objektum (például egy kör) | 3D szilárdtest létrehozásához kihúzást végez |
| Körülhatárolt területen belül | 3D szilárdtest létrehozásához kihúzást végez |

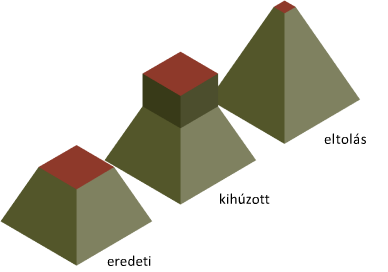

| 3D szilárdtest lap | Eltolja a lapot, szélesítve vagy keskenyítve a 3d szilárdtestet |
A parancs automatikusan megismétlődik, amíg meg nem nyomja az Esc, Enter vagy szóköz billentyűt.
A következő promptok jelennek meg.
- Objektum vagy körülhatárolt terület
-
Válassza ki a módosítani kívánt objektumot, körülhatárolt területet vagy 3D szilárdtest lapot.
Egy lap kijelölésekor a lap kihúzása nincs hatással a szomszédos lapokra. Ha a Ctrl billentyű lenyomása mellett kattint egy lapra, a felület eltolása érinti a szomszédos felületeket is.
- Többszörös
- Megadja, hogy egynél több kijelölést kíván létrehozni.
A Shift billentyű lenyomása mellett kattintva is lehetséges többszörös kijelölést végezni.
- Eltolási távolság
- Ha kijelölte a 3D szilárdtest lapját, adja meg az eltolást a mutató mozgatásával vagy a távolság beírásával.
- Kihúzás magassága
- Ha kijelölte a 2D objektumot vagy egy zárt területbe kattintott, adja meg a kihúzás magasságát a mutató mozgatásával vagy a távolság beírásával. A síkbeli objektumok kihúzási iránya merőleges a síkbeli objektumokra és az aktuális FKR Z irányában a nem síkbeli objektumokra.
