Engedélyezi az élőmetszetképzést, módosítja a metszősík tulajdonságait, és blokkokat hoz létre metszetekből.

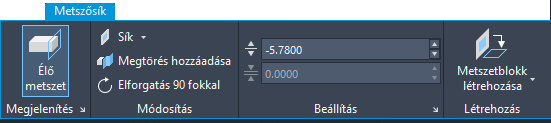

Amikor kiválaszt egy metszővonalat, a szalagon megjelenik a Metszősík környezetfüggő lap.
Megjelenítés panel
- Élő metszet
- Bekapcsolja az élő metszetképzést egy kiválasztott metszet objektum esetében
- Metszősík beállításai
- Megadja a kijelölt metszősík megjelenítési beállításait.
Módosítás panel
- Metszet objektum típusa
- Az elérhető metszetobjektum-típusok listáját jeleníti meg.
- Sík. A metszetvonal és átlátszó metszősíkjelölő látható. A vágósík kiterjedése minden irányban végtelen.
- Szelvény. Egy 2D doboz mutatja a mélységet a metszősík iránya mentén.
- Határvonal. Egy 2D doboz mutatja a metszősík XY terjedelmét. A metszősík a Z tengely mentén végtelen kiterjedésű.
- Kötet. Téglatest jeleníti meg a vágósík kiterjedését minden irányban.
- Törés hozzáadása
- Megtört szakaszt ad hozzá metszet objektumhoz.
- Elforgatás 90 fokkal
- 90 fokkal elforgatja a metszet objektumot a metszővonal mentén.
Szelvény beállítása panel
- Szelvény eltolása
- A metszősíkra merőlegesen elmozdítja a metszetobjektumot a VKR origója felé vagy ezzel ellentétes irányba.
- Szelvény vastagsága
- Növeli vagy csökkenti a metszet objektum szelvényvastagságát.
- Szelvény panel léptető vezérlője párbeszédpanel
-
Beállítja a Szelvény eltolása és Szelvény vastagsága vezérlők alapértelmezett növelési vagy csökkentési mértékegységét a szalag Beállítás panelén.
.
Létrehozás panel
- Metszetblokk létrehozása
- A kijelölt metszősíkokat 2D vagy 3D blokkokként menti.
- Metszetvonalak kiemelése
- Az aktív metszősíkhoz tartozó 2D geometriát hoz létre egy pontfelhőből.
