Objektummásolatok elosztása sorok, oszlopok és szintek bármilyen kombinációjába.

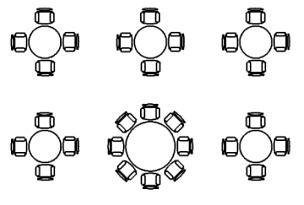

2D négyszögletes kiosztás egy lecserélt elemmel
3D négyszögletes kiosztás három szinttel
Ez a parancs egyenértékű a KIOSZT parancs Négyszögletes opciójával. A DELOBJ rendszerváltozó vezérli, hogy a kiosztás forrásobjektumai törlődnek vagy megmaradnak a kiosztás létrejötte után.
A következő promptok jelennek meg.
Válasszon objektumokat
Válassza ki a kiosztásban használni kívánt objektumokat.
Asszociatív
Meghatározza, hogy a kiosztott objektumok asszociatívak vagy függetlenek-e.
- Igen
- A kiosztás elemeit egyetlen, blokkhoz hasonló kiosztási objektumban tartalmazza. Asszociatív kiosztásokkal gyorsan hajthat végre módosításokat a kiosztáson belül a tulajdonságok és forrásobjektumok módosításával.
- Szegélyek nélkül
- Független objektumokként hozza létre a kiosztás elemeit. Egy elem módosítása nem érinti a többi elemet.
Adja meg a bázispont
Megadja a kiosztás bázispontjának és bázispontfogójának helyét.
- Adja meg a bázispont
-
Meghatároz egy bázispontot az elemek kiosztásban végzett elhelyezéséhez.
- Kulcspont
-
Az asszociatív kiosztások esetén meghatároz egy érvényes kényszerezést (vagy kulcspontot) a forrásobjektumokon az útvonalhoz való illesztéshez. Ha módosítja a létrejövő kiosztás forrásobjektumait vagy útvonalát, a kiosztás bázispontja továbbra is egybeesik a forrásobjektumok kulcspontjával.
Darabszám
Megadja a sorok és oszlopok számát, valamint az eredmények dinamikus nézetét biztosítja a mutató mozgatása közben (gyorsabb alternatív módszer, mint a Sorok és oszlopok opció).
- Kifejezés
-
Egy matematikai képlet vagy egyenlet alapján számítja ki az értéket.
Távolság
Megadja a sorok és oszlopok közötti távolságot, valamint az eredmények dinamikus nézetét biztosítja a mutató mozgatása közben.
- Sorok közötti távolság
- A sorok közötti távolságot adja meg, az objektumokon egyforma helyekről mérve.
- Oszlopok közötti távolság
- Az oszlopok közötti távolságot adja meg, az objektumokon egyforma helyekről mérve.
- Egységcella
-
Egyszerre megadja a sorok és oszlopok közötti távolságot a térköznek megfelelő téglalap sarkainak beállításával.
Oszlopok
Módosítja az oszlopok számát és a köztük lévő távolságot.
- Oszlopok száma
-
Az oszlopok számát adja meg a kiosztásban.
- Oszlopok közötti távolság
- Az oszlopok közötti távolságot adja meg, az objektumokon egyforma helyekről mérve.
- Teljes
- A kezdő és befejező oszlopok közötti teljes távolságot adja meg, a kezdő és befejező objektumokon egyforma helyekről mérve.
Sorok
Megadja a kiosztás sorainak számát, a közöttük lévő távolságot, valamint a sorok között lévő növekvő szintmagasságot.
- Sorok száma
-
A sorok számát adja meg a kiosztásban.
- Sorok közötti távolság
- A sorok közötti távolságot adja meg, az objektumokon egyforma helyekről mérve.
- Teljes
- A kezdő és befejező sorok közötti teljes távolságot adja meg, a kezdő és befejező objektumokon egyforma helyekről mérve.
- Növekvő szintmagasság
- Az egymás utáni sorok növekvő vagy csökkenő szintmagasságát adja meg.
- Kifejezés
-
Egy matematikai képlet vagy egyenlet alapján számítja ki az értéket.
Szintek
Megadja a szintek számát és a köztük lévő távolságot a 3D kiosztásokhoz.
- Szintek száma
- A kiosztásban található szintek számát határozza meg.
- Szintek közötti távolság
- Megadja a Z koordinátaértékek közötti különbséget az egyes objektumok egyforma helyei között.
- Teljes
-
Megadja a Z koordinátaértékek közötti teljes különbséget az első és az utolsó szint objektumainak egyforma helyei között.
- Kifejezés
-
Egy matematikai képlet vagy egyenlet alapján számítja ki az értéket.
Megszakítás
Befejezi a parancsot.
