Tevékenységbetekintő

A Tevékenységbetekintő nyomon követi a rajzolási tevékenységeket, és megjeleníti őket egy palettán, amikor a rajz meg van nyitva az AutoCAD-ben.

A palettán megtekintheti például, hogy hivatkozik-e a rajzra egy másik rajz, mikor lett legutóbb közzétéve, illetve ki és mikor szerkesztette azt. Az együttműködés hatékonyabbá tétele érdekében a rajzfáljokat megosztott helyen tárolja.

Megjegyzés: A videó hangja angol nyelvű, de honosított feliratot tartalmaz.

Letöltés: Az alábbi szakaszokban található gyakorlatokhoz használandó mintafájlok.

Tevékenység helyének beállítása

Először is meg kell határozni egy közös használatú helyet a rajzolási tevékenységek számára. Ennek a belső vállalati hálózaton vagy egy felhőalapú tárhelyen kell lennie.

Megjegyzés: Az ACCDocs-rajzok automatikusan az Autodesk Docsban tárolják az összes tevékenységet, és nem igénylik ezt a lépést.

1. Indítsa el az AutoCAD-et.
2. Hozzon létre egy új rajzot.
3. Ha a Tevékenységbetekintő paletta nincs megnyitva, kattintson a Nézet lap > Előzmények panel > Tevékenységbetekintő elemre. Keres

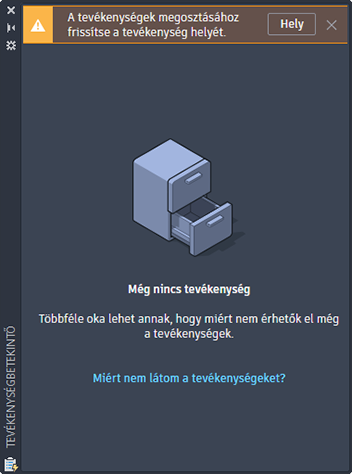

4. Kattintson a Hely elemre a Tevékenységbetekintő palettán.

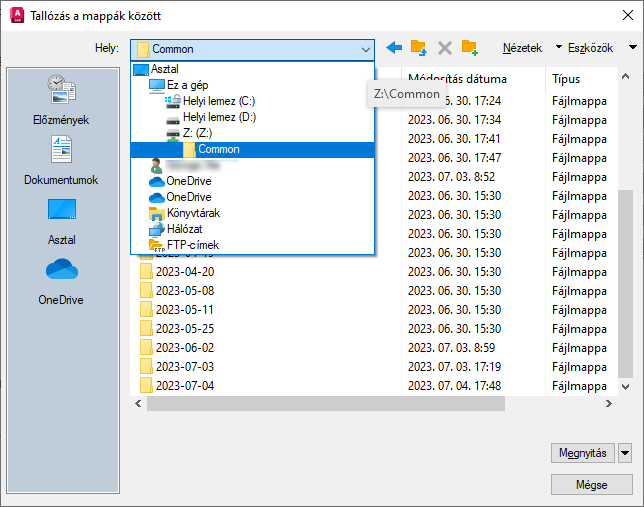

5. Keresse meg és válassza ki azt a helyet, amelyet megoszt az együttműködőkkel a rajzolási tevékenységek nyomon követéséhez.

   Ebben a példában egy belső hálózati meghajtó van leképezve Z: meghajtónak, amelynek a Common (Közös) mappája lesz a megosztott hely.



6. Kattintson a Megnyitás gombra.
Megjegyzés: Ha a Hely nem érhető el a Tevékenységbetekintő palettán, tegye a következőket:

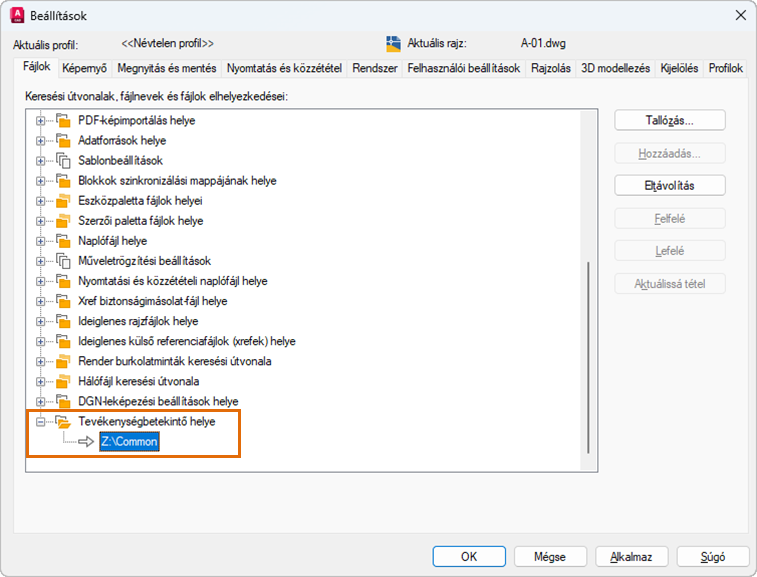

1. Kattintson az Alkalmazás gomb > Beállítások lehetőségre.
2. A Fájlok lapon kattintson a Tevékenységbetekintő Hely elemétől balra található plusz jelre (+) a csomópont kibontásához.
3. Válassza ki az aktuális fájl útvonalát, kattintson a Tallózás gombra, és válassza ki a megosztott helyet.
4. Kattintson az OK gombra.

Megjegyzés: A rajzolási tevékenységek elveszhetnek, ha később módosítják a tevékenység helyét.

Miután az összes együttműködő beállította ugyanazt a helyet a Tevékenységbetekintőhöz, a program minden rajzolási tevékenységet ide ír és innen olvas be.

Fontos: Az AutoCAD LT jelenleg csak a verziótevékenységeket jeleníti meg a Tevékenységbetekintő palettán. A rendszer a OneDrive, a Box, a Dropbox és a Google Drive szolgáltatásba mentett rajzokkal kapcsolatos minden tevékenységet naplóz. Az Autodesk Docsba mentett rajzoknál csak a Verzió típusú tevékenységek naplózására kerül sor. Az összes rajzolási tevékenység rögzítéséhez győződjön meg arról, hogy az AutoCAD LT-t használó összes együttműködő ugyanazt a megosztott helyet állította be.

Rajzolási tevékenységek

Milyen rajzokkal kapcsolatos tevékenységeket tekinthet meg? Próbáljunk ki néhány parancsot, és nézzük meg, mi jelenik meg a Tevékenységbetekintő palettán. A gyakorlathoz használhatja a saját rajzait, de mintarajzokat is letölthet.

Megjegyzés: A program akkor is naplózza a tevékenységeket, ha a paletta be van zárva. A paletta következő megnyitásakor az összes tevékenység megjelenik.

1. Nyissa meg az A-01.dwg fájlt vagy egy saját rajzát.
2. Kattintson a Nyomtatás gombra, válasszon egy plottert vagy egy PDF-kimeneti eszközt, majd kattintson az OK gombra. Keres

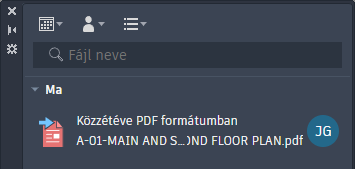

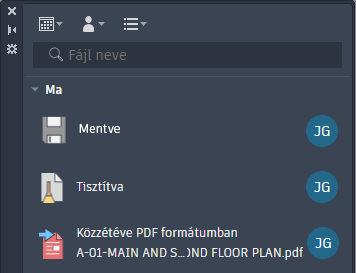

   A Közzétéve tevékenység megjelenik a palettán.



   Megjegyzés: A konkrét Közzétéve tevékenység attól függ, hogy milyen eszközt vagy kimenetet választott ki.
3. Kattintson a Tisztítás gombra, válassza a Minden elem lehetőséget, majd kattintson a Mindent tisztít gombra. Keres

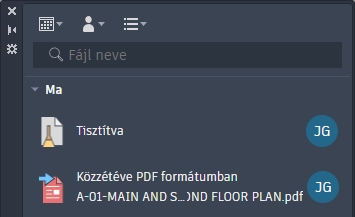

   A Tisztítva tevékenység megjelenik a palettán.



4. Rajzoljon néhány geometrikus elemet, például köröket és vonalakat.
5. Mentse a rajzot.
   A Mentve tevékenység megjelenik a palettán.



   Megjegyzés: Egyes tevékenységek csak azután jelennek meg a palettán, hogy mentette a rajzot.

Rajzreferenciák

A program tevékenységként rögzíti a DWG-referencia (xref) rajzhoz való csatolását. Ez nagyon hasznosnak tud bizonyulni a rajzreferenciák kezelése során.

1. Hozzon létre egy új rajzot.
2. Mentse a rajzot xref_test1.dwg néven

   Az xref-rajzhoz a letöltött mintarajzok közül a Wall Base.dwg fájlt fogom használni.

3. Kattintson a Beszúrás lap > Referencia panel > Csatolás elemre. Keres

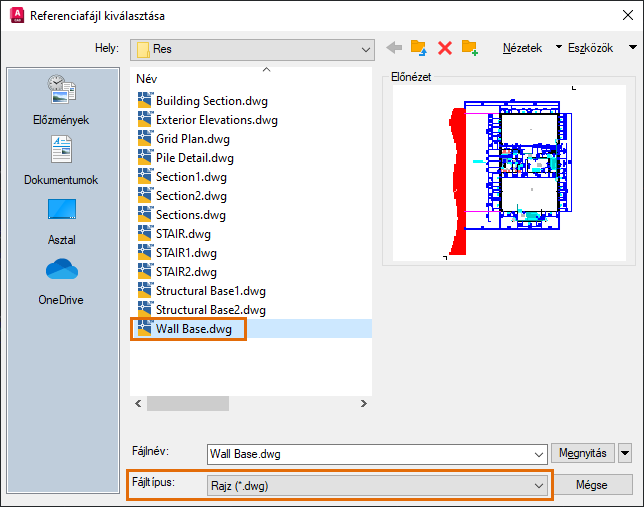

4. Győződjön meg arról, hogy a Fájltípus esetén megadott érték a Rajz (*.dwg), majd keresse meg és válassza ki a Wall Base.dwg fájlt. Kattintson a Megnyitás gombra.

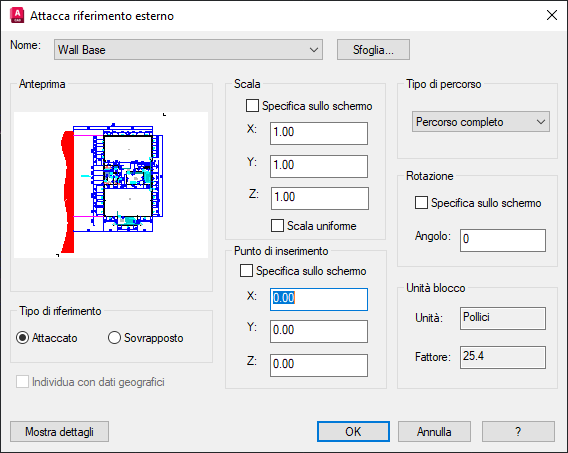

5. Használja az alábbi képen látható beállításokat, majd kattintson az OK gombra a Külső referencia csatolása párbeszédpanelen.


6. Mentse a rajzot.

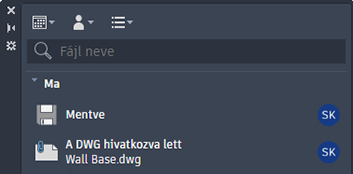

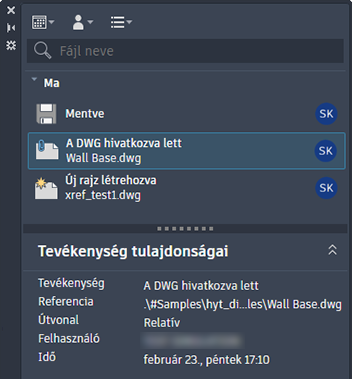

   A DWG hivatkozva lett tevékenység hozzá lett adva a palettához.



7. Kattintson a tevékenységre a részletek megtekintéséhez.


8. Kattintson a következőre: Nézet lap > Paletták panel > Külső referenciák. Keres
9. A Külső referenciák palettán válassza ki a Wall Base referenciát vagy azt a rajzfájlt, amelyet csatolt.
10. Kattintson rá a jobb gombbal, és válassza a Megnyitás lehetőséget.


    Megnyílik a rajz, és a Tevékenységbetekintő paletta megjeleníti a rajzzal kapcsolatos tevékenységeket.

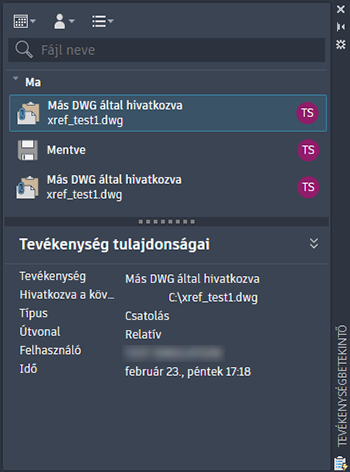

11. Kattintson a Más DWG által hivatkozva tevékenységre a részletei megtekintéséhez.


    Most ugyanezt a rajzot fogjuk csatolni egy második rajzhoz, hogy láthassuk, hogyan válik hasznossá ez a funkció.

12. Hozzon létre egy új rajzot, és mentse xref_test2.dwg néven.
13. Csatolja ugyanazt a rajzot xrefként, mint a korábbi lépésekben.
14. Váltson át a hivatkozott rajzra, ami az én az esetemben a Wall Base.dwg.

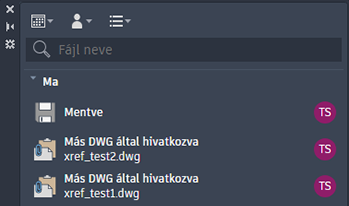

    Amikor megnyit egy rajzot, egy-egy tevékenység jelenik meg minden egyes rajzhoz, amely a megnyitott rajzra hivatkozik.

Megjegyzés: Ha a Tevékenységbetekintő minden együttműködő tevékenységeit naplózza, akkor könnyen áttekintheti, hogy mely rajzok hivatkoznak egy adott rajzra, mielőtt bármit módosítana rajta.

Ha szeretné, válassza le vagy csatolja a Wall Base.dwg fájlt, és nézze meg, mely tevékenységek vannak naplózva a rajzaihoz.

Tevékenységszűrés

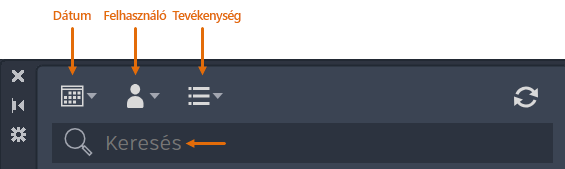

Ha a rajzokhoz már sok naplózott tevékenység tartozik, érdemes szűrni őket a palettán, hogy csak a rajzhoz kapcsolódó tevékenységek egy része jelenjen meg. Előfordulhat például, hogy csak egy adott időtartomány tevékenységeit, a saját tevékenységeit vagy bizonyos típusú tevékenységeket szeretne látni.

Tevékenységtípus szerint

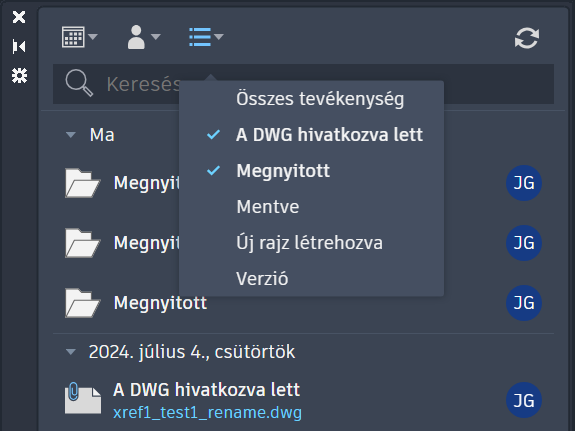

1. Kattintson a Tevékenységszűrő legördülő menüre.

   A Tevékenységszűrő menü csak az aktuális rajzban megtalálható tevékenységtípusokat tartalmazza.

2. Válassza ki az összes megtekinteni kívánt tevékenységtípust.

   Valahányszor egy tevékenységtípusra kattint, az be- vagy kikapcsolódik.


3. Az összes tevékenységtípus megtekintéséhez válassza az Összes tevékenység lehetőséget.

Megjegyzés: Az AutoCAD LT jelenleg csak a verziótevékenységeket rögzíti a palettán. A program más tevékenységeket is rögzít, de ezeket nem lehet megtekinteni a palettán.

Felhasználó szerint

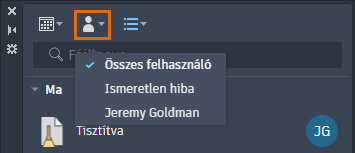

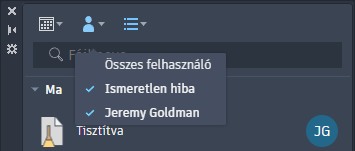

1. Kattintson a Felhasználószűrő legördülő menüre.


   A Felhasználószűrő menü csak azokat a felhasználókat tartalmazza, akik az aktuális rajzon tevékenységeket végeztek.

2. Válassza ki az egyes felhasználók nevét az általuk végzett tevékenységek megtekintéséhez.

   Amikor a felhasználó nevére kattint, annak tevékenységei ki- vagy bekapcsolódnak.


3. Az összes felhasználó tevékenységeinek megtekintéséhez válassza az Összes felhasználó lehetőséget.

Dátum szerint

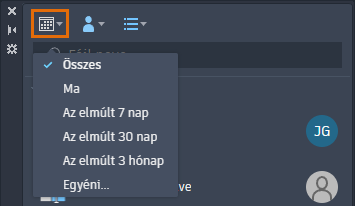

1. Kattintson a Dátumszűrő legördülő menüre.


   Választhat az elérhető beállítások közül, vagy kiválaszthatja az Egyéni lehetőséget, hogy megadjon egy dátumtartományt.

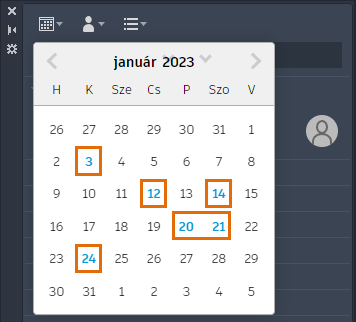

2. Válassza az Egyéni lehetőséget.

   A tevékenységeket tartalmazó dátumok kék színnel jelennek meg.


3. Dátumtartomány kiválasztásához először válassza ki a legkorábbi dátumot, majd a legkésőbbit. Kattintson a naptáron kívülre a dátumtartomány alkalmazásához.
4. A tevékenységek dátumtól független megjelenítéséhez válassza a Dátumszűrő legördülő menü Mind elemét.


Összefoglalás

A Tevékenységbetekintő segítségével hatékonyabban kezelheti a rajzokat és a rajzreferenciákat.
