Az adathivatkozások az egy vagy több rajzba beilleszthető objektumok teljes referencia másolatai.
Ha nem biztos abban, hogy Autodesk Vault tárra van szüksége, adathivatkozásokkal kezdje a munkát. Amennyiben később a folyamat során a Vault tár bevezetése mellett dönt, az adathivatkozást használó projekteket importálhatja a Vault tárba. A feldolgozás folyamán az adathivatkozásokat a program automatikusan átalakítja Vault referenciákká (támogatott objektumtípusok esetén).
Adathivatkozások csak felületekhez, nyomvonalakhoz, hossz-szelvényekhez, nyomtervekhez, csőhálózatokhoz, nyomott csőhálózatokhoz és nézetkeretcsoportokhoz hozhatók létre. Referencia csatolásokat biztosítanak két rajz között, adatbázis használata nélkül. Amikor egy rajzból adathivatkozásokat készít, azok megjelennek a Kereső fa Adathivatkozások csomópontján. Erről a helyről beszúrhat egy referenciaobjektumot egy másik megnyitott rajzba. Ehhez kattintson a jobb gombbal a hivatkozására, vagy húzza át a hivatkozást az aktuális rajzba.

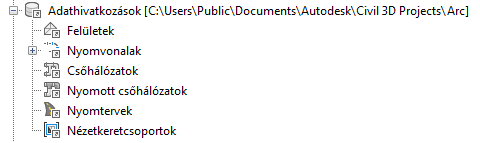

3. ábra: A Kereső fában megjelenő parancsikonok
A látogatói rajzon található objektumok hozzáférhetnek az adathivatkozásban lévő referenciaobjektum geometriájához. Ezt a geometriát csak a forrásrajzban lehet megváltoztatni. Azonban a referenciaobjektum megjelenítési stílusai és a feliratai módosíthatók a felhasználói rajzban.
A munkamappa egy egyszerű munkakörnyezetet ábrázol, egy vagy több mérnöki projekthez kapcsolódó rajzok és adathivatkozások teljes készletével. A Kereső fa Adathivatkozások csomópontja csak az aktuális munkamappa hivatkozásait jeleníti meg. Minden hivatkozás egy kis XML-fájlban van definiálva, amelyek a munkamappa _Shortcuts mappájában vannak eltárolva. A legtöbb felhasználónak nincs dolga ezekkel az XML-fájlokkal.
Ha egy objektumot a forrásrajzban frissítenek, értesítés jelenik meg a fő alkalmazásablakban és a Kereső fán.
További információ: Információk az adathivatkozásokról.
