2. gyakorlat: Rézsű készítése épület alapkontúrjából felületre

A gyakorlat során rézsűt hozhat létre az egyszerűsített eltolt alapkontúrból egy meglévő terepfelületre.

A lépcsős eltolással létrehozott vezérlővonal geometriája jóval egyszerűbb, mint az eredeti alapkontúr. Az egyszerűsített vezérlővonal-geometria révén sokkal egyszerűbb a rézsű létrehozása, mintha közvetlenül az eredeti alapkontúrból hozná létre.

Ez a gyakorlat az 1. gyakorlat: Épület alapkontúrjának egyszerűsítése rész folytatása.

Rézsűcsoport létrehozása és a rézsű létrehozási beállításainak szerkesztése

Megjegyzés:

Ez a gyakorlat a Grading-6.dwg rajzot használja az előző gyakorlatban elvégzett módosításokkal.

1. Kattintson az Alap lap Terv létrehozása panel Rézsű legördülő lista Rézsűkészítő eszközök Keres elemre.
2. A Rézsűkészítő eszközök eszköztáron kattintson a Rézsűcsoport beállítása elemre.
3. A Rézsű csoport kiválasztás párbeszédpanel Helyszín neve része alatt ellenőrizze, hogy a Grading - Building Pad helyszín van kijelölve.
4. A Csoport neve alatt kattintson a Rézsűcsoport létrehozása elemre.
5. A Rézsűcsoport létrehozása párbeszédpanel Név területén írja be: Rézsű vezérlővonalakkal.
6. Kattintson kétszer az OK gombra.
7. A Rézsűkészítő eszközök eszköztáron kattintson a Válassza ki a célfelületet elemre.
8. A Válasszon felületet párbeszédpanelen ellenőrizze, hogy az EG felület legyen kijelölve. Kattintson az OK gombra.
9. A Rézsűkészítő eszközök eszköztáron kattintson a Válasszon egy kritérium beállítást elemre.
10. A Válasszon egy kritérium beállítást párbeszédpanelen ellenőrizze, hogy a Basic Set elem legyen kijelölve. Kattintson az OK gombra.
11. A Rézsű tervezési kritérium kiválasztása listából válassza a Grade To Surface elemet.

Rézsű létrehozása

1. Kattintson a Rézsű létrehozása gombra .
2. Amikor a program kéri, hogy jelöljön ki egy alakzatot, kattintson az épületkitöltéstől eltolt kék vezérlővonalra.
3. Amikor a program kéri, hogy válassza a rézsű oldalt, kattintson az eltolt vezérlővonalon kívülre.
4. Nyomja le az Enter billentyűt, hogy a vezérlővonal teljes hosszán alkalmazza a rézsűt.
5. Az alapértelmezett bevágásrézsű elfogadásához nyomja le az Enter billentyűt.
6. Nyomja le az Enter billentyűt az alapértelmezett bevágásrézsű (2.00:1) elfogadásához.
7. Az alapértelmezett töltésrézsű elfogadásához nyomja le az Enter billentyűt.
8. Nyomja le az Enter billentyűt az alapértelmezett töltésrézsű (2.00:1) elfogadásához.
9. A parancs befejezéséhez nyomja le az ESC billentyűt.

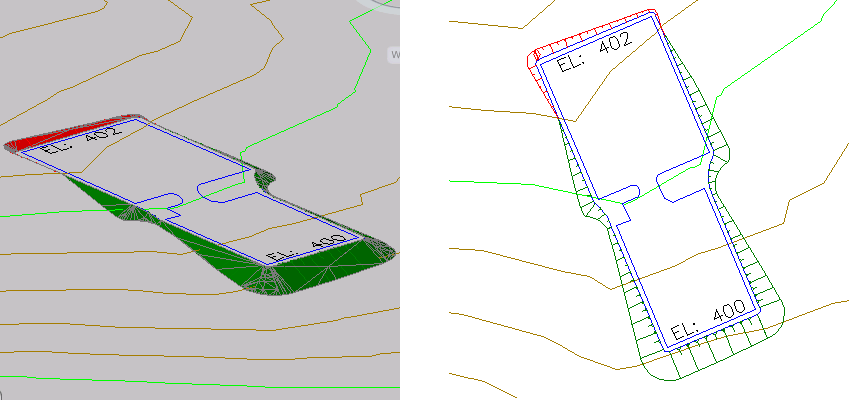

   A lépcsős eltolás vezérlővonalának rézsűje elkészült az EG felülethez. Figyelje meg, hogy amíg a bevágás- és töltésrézsű megjelenik vörös és zöld színnel jelölve, még mindig maradtak nyitott területek a rézsűcsoport belsejében. A következő gyakorlatban ezeket a területeket töltheti ki és alkalmazhatja a megfelelő rézsűtervezési stílusokat.



Az oktatóanyag folytatásához lépjen tovább a 3. gyakorlat: Üregek feltöltése rézsűben
