1. gyakorlat: Vezérlővonal íveinek simítása

A gyakorlat során a rámpa körüli ívek felbontását állíthatja be, így pontosabb ábrázolást kaphat a rámpáról.

Vezérlővonalív felbontásának módosítása

Megjegyzés:

Ez a gyakorlat a Grading-6.dwg rajzot használja az előző gyakorlat során végrehajtott módosításokkal, vagy megnyithatja a Grading-7.dwg fájlt a következő helyről: oktatóanyagok rajzainak mappája.

1. Kattintson a jobb oldali nézetablakra az aktiválásához.
2. Kattintson a Nézet lap Látványstílusok panel Látványstílusok legördülő lista 3D drótváz elemére.

   A rézsű háromszögelése 3D drótváz látványstílusban jelenik meg. Így megfigyelheti a háromszögeket, amikor a felület megtöréséhez vezérlővonalakat használ.

3. Kattintson az Alap lap Terv létrehozása panel Rézsű legördülő lista Rézsűkészítő eszközök Keres elemre.
4. A Rézsűkészítő eszközök eszköztáron kattintson a Rézsűcsoport tulajdonságai elemre.
   Megjegyzés: Ha megjelenik a Rézsűcsoport kiválasztása párbeszédpanel, válassza ki a Rézsű - Épületalap helyszínt és a Rézsű vezérlővonalakkal csoportot, majd kattintson az OK gombra. Ezután kattintson ismét a Rézsűcsoport tulajdonságai ikonra.
5. A Rézsűcsoport tulajdonságai párbeszédpanel Információ lapján jelölje be a Felület automatikus létrehozása jelölőnégyzetet.
6. A Felület létrehozása párbeszédpanelen kattintson az OK gombra.

   Az ív felbontásának beállításához létre kell hoznia egy felületet a rézsűcsoportból. Ez a felület ideiglenes. Az ív felbontásának beállítása után törölni fogja.

7. A Rézsűcsoport tulajdonságai párbeszédpanel Információ lapján módosítsa a Felbontási térköz beállítást 1.000’ értékre. Kattintson az Alkalmaz gombra.
8. Törölje a Felület automatikus létrehozása jelölőnégyzet jelölését. Amikor a program rákérdez, hogy kívánja-e törölni a Slope - Projection Grading felületet, kattintson az Igen gombra. Kattintson az OK gombra.

   Most, hogy frissítette az ív felbontását, frissítenie kell a rézsűfeltöltési területeket is az új beállítás alkalmazásához. A feltöltési területek frissítésének legegyszerűbb módja az AutoCAD Mozgatás parancsának használata.

9. A parancssorba billentyűzze be a MOZGAT parancsot.
10. Kattintson az eredeti, belső vezérlővonalra (a kék épületkitöltésre). Nyomja le az Enter billentyűt.
11. Az alapértelmezett Eltolás kijelölés kiválasztásához nyomja le újra az Enter billentyűt.
12. Nyomja le újból az Enter billentyűt az alapértelmezett <0.0000, 0.0000, 0.0000> eltolás elfogadásához.

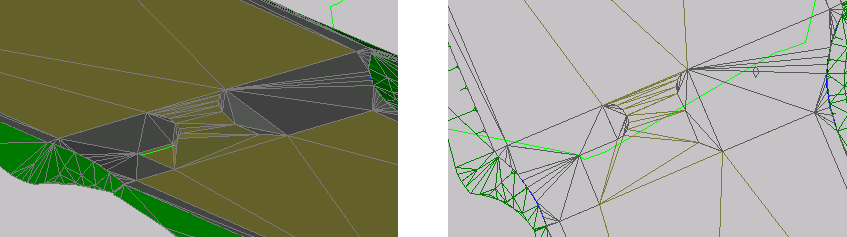

    A bal oldali nézetablakban figyelje meg, hogy javult a rámpa menti ívek háromszögelése.



Az oktatóanyag folytatásához lépjen tovább a 2. gyakorlat: Rézsű háromszögelésének beállítása vezérlővonallal részre.
