Keresztezőnyomócső-helyek feliratozása hossz-szelvény nézetekben és keresztszelvénynézetekben

Feliratozhat keresztezőnyomócső-helyeket hossz-szelvény nézetekben és keresztszelvénynézetekben.

A keresztezőnyomócső-helyek feliratozásának eredményeképpen előfordulhat, hogy egy nyomócsövön két felirat lesz (egy szokásos nyomócsőfelirat, és egy keresztezőnyomócső-felirat). Ha ezt nem szeretné, használhatja az Autodesk Civil 3D sablonoknál elérhető Null feliratstílusokat. A keresztezőnyomócső-feliratoknál a Null feliratstílusok az alapértelmezett stílusok.

A helyek feliratozása hossz-szelvény nézetben, ha a nyomócsőhálózat csövei kereszteznek egy nyomvonalat

1. Tervezze meg a nyomott csőhálózatot, és adja hozzá egy hossz-szelvény nézethez.
   Tipp: A nyomott csőhálózatot hozzáadhatja a hossz-szelvény nézethez a hossz-szelvény nézet létrehozásakor, vagy a Berajzolás a hossz-szelvény nézetbe parancs segítségével is hozzáadhat alkatrészeket egy meglévő hossz-szelvény nézethez.
2. Szerkessze a nyomócsőstílust úgy, hogy a keresztezőcső-összetevők láthatók legyenek hossz-szelvény nézetben. A Nyomócső stílusa párbeszédpanel Megjelenítés lapján válassza a Hossz-szelvény lehetőséget a Nézetirány beállításnál, majd győződjön meg arról, hogy a megjeleníteni kívánt keresztezőcső-összetevők láthatóra legyenek állítva.
3. Állítson be egy Keresztező hossz-szelvény feliratstílust a nyomócsövekhez. Ezekhez a feliratstílusokhoz elérhető egy feliratgyűjtemény az Eszköztárban. A Beállítások lapon bontsa ki a Nyomócső Feliratok Keresztező hossz-szelvény elemet, és a helyi menü segítségével hozzon létre vagy szerkesszen egy feliratstílust. A Szövegkomponens szerkesztőben számos keresztezőcső-tulajdonság található, ezek segítségével feliratozhatja a keresztezőcső szelvény- és magasságadatait.
4. A Nyomott csőhálózat környezetfüggő szalag megjelenítéséhez válassza ki a nyomott csőhálózatot.

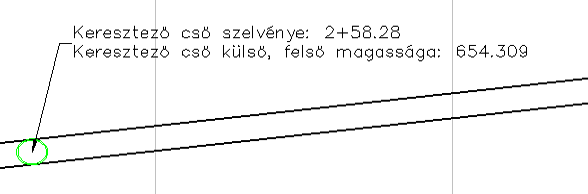

5. Kattintson a Feliratok és táblázatok panel Feliratok hozzáadása elemére, majd válassza a Teljes nyomott csőhálózati hossz-szelvény vagy az Egy alkatrész hossz-szelvénye lehetőséget. Ha szükséges, a feliratot lehúzhatja a csőről az alábbi ábrán látható módon.



   Ha a keresztező-nyomócsövet egy másik szelvényre mozgatta a nyomvonal mentén, a rendszer frissíti a feliratokat az új szelvény- és magasságadatokkal.

A helyek feliratozása keresztszelvénynézetben, ha a nyomócsőhálózat csövei kereszteznek egy mintavonalat

1. Tervezze meg a nyomócsőhálózatot, és adja hozzá keresztszelvénynézetekhez.
   Tipp: A nyomot csőhálózatot hozzáadhatja a keresztszelvénynézetekhez a keresztszelvénynézetek létrehozásakor vagy egy meglévő keresztszelvénynézet vagy keresztszelvénynézet-csoport tulajdonságainak szerkesztésekor.
2. Szerkessze a nyomócsőstílust oly módon, hogy a csőösszetevőek láthatók legyenek a keresztszelvénynézetben. A Nyomócső stílusa párbeszédpanel Megjelenítés lapján válassza a Keresztszelvény lehetőséget a Nézetirány beállításnál, majd győződjön meg arról, hogy a megjeleníteni kívánt csőösszetevők láthatóra legyenek állítva.
3. Állítson be egy Keresztszelvény feliratstílust a nyomócsövekhez. Ezekhez a feliratstílusokhoz elérhető egy feliratgyűjtemény az Eszköztárban. A Beállítások lapon bontsa ki a Nyomócső Feliratok Keresztszelvény elemet, és a helyi menü segítségével hozzon létre vagy szerkesszen egy feliratstílust. A Szövegkomponens szerkesztőben számos tulajdonság található, ezek segítségével feliratozhatja a cső keresztszelvény-magasság adatait.
4. A Nyomott csőhálózat környezetfüggő szalag megjelenítéséhez válassza ki a nyomott csőhálózatot.

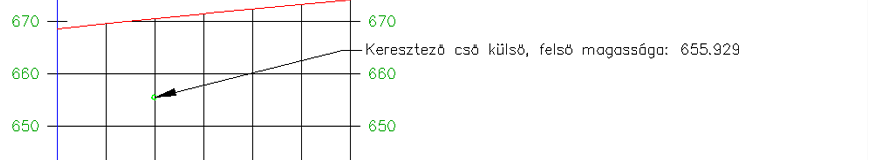

5. Kattintson a Feliratok és táblázatok panel Feliratok hozzáadása elemére, majd válassza a Teljes nyomott csőhálózat keresztszelvénye vagy az Egy alkatrész keresztszelvénye lehetőséget. Ha szükséges, a feliratot lehúzhatja a csőről az alábbi ábrán látható módon.



   Ha a keresztező-nyomócsövet egy másik magasságra mozgatta, a rendszer frissíti a feliratokat az új adatokkal.
