Információk az álcsomópontok feloldásáról

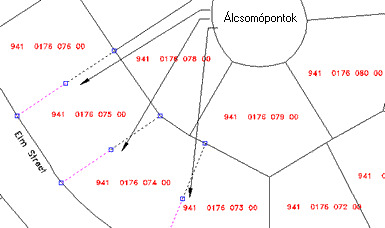

Az álcsomópontok felesleges csomópontok egy csupán két objektum által alkotott geometriai élen. Előfordulhat például, hogy egy hosszú él feleslegesen van felosztva sok kisebb élre álcsomópontokkal.

Az Álcsomópontok feloldása letisztázási művelet segítségével megkeresheti az álcsomópontokat, feloldhatja a csomópontot, és egyesítheti a két objektumot. Ez az opció eltávolítja a két vonalas objektum metszésénél található csomópontokat, de meghagyja helyükön a csúcsokat.

Az álcsomópontok ott találhatók, ahol két él találkozik. Eltávolításukkal önálló vonallánc jön létre egy fólián.

Megjegyzés: Az AutoCAD Map 3D eszközkészlet program a tűrés értékét nem veszi figyelembe az álcsomópontok feloldásakor.

Ha egy különböző Z értékekkel rendelkező 2D vonalláncon lévő álcsomópontot kíván feloldani, az objektum első Z értéke kerül felhasználásra. Egy 3D vonalláncon az első csúcspont Z értékét használja a program. Az objektum továbbra is 3D vonallánc marad. Az összes többi tulajdonság az első objektum tulajdonságainak megfelelően változik.

Veszély!: Az Álcsomópontok feloldása művelet használata bizonyos adatok elvesztésével járhat. Ha például két vonalhoz objektumadat van csatolva, az eredményül kapott egy darab vonallánc csak az egyik vonal objektumadatát őrzi meg. Ehhez hasonlóan akkor, amikor két különböző fólián lévő vonal rendelkezik közös végponttal, az eredményül kapott vonallánc csak az egyik fólián fog megjelenni.
