A képesség segítségével tiszta élekkel mentheti vissza a térképeket a forrásrajzba, vagy átfedő szegélyek nélkül nyomtathatja ki azokat. Ez a funkció az AutoCAD MEGTÖR parancsához hasonlatosan, egy kijelölt objektumcsoporttal és egy vonallánc határvonallal dolgozik.

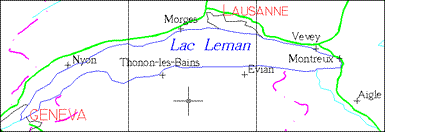

A Megtörés határvonal mentén parancs használata egy térkép három illeszkedő metszetre való törésére.
A Thonon-les-Bains felirat a középső térképen marad, mert a szöveg KözépFelező igazítású és beillesztési pontú.
A Megtörés határvonal mentén opció
- Megtöri azokat a vektorokat és célobjektumokat, amelyek kezdő- és végpontjai egy vágóél két oldalán vannak.
- Nem töri meg a blokkokat, szövegeket, sraffozási mintákat és más olyan objektumokat, amelyek egyetlen beillesztési ponttal rendelkeznek és nem alkotnak élt. A beillesztési pont határozza meg, hogy melyik térképre kerül az adott objektum.
Határvonal megadása
Objektumok megtörésekor a határvonal megrajzolható, kiválasztható egy vagy több létező, zárt határvonalat alkotó objektum, vagy az eredeti forrásrajz visszamentési terjedelmei használhatók határként. A visszamentési terjedelmek használata az összes aktív forrásrajz egyesített terjedelmét használja.
A határvonalak éleinek nem kell téglalapot alkotniuk. Ha szélességi és hosszúsági vonalakkal végez megtörést, az élek trapéz alakot formálnak.
Objektumadatok megtartása
Úgy is dönthet, hogy megtartja a meglévő csatolt objektumadatokat és a külső adatbázisrekordokra mutató csatolásokat a megtöltés által létrehozott objektumokban.
Miután az objektumok törése befejeződött, az adatok visszamenthetők a forrásrajzokba.
