Fóliák használata a térképen

A Megjelenítéskezelő a térkép adatait fóliákba rendezi, amelyeket egymástól függetlenül jeleníthet meg és stilizálhat.

Jellemzőfólia hozzáadása FDO (Oracle, SDF, SHP, WFS) használatával

• Kapcsolódás az FDO forráshoz.

Rajzfólia hozzáadása

• Rajz csatolása és objektumok lekérdezése.

Raszter- vagy felületfólia hozzáadása

• Kapcsolódás a raszter- vagy felületfájlhoz, illetve -mappához.

Csoport létrehozása

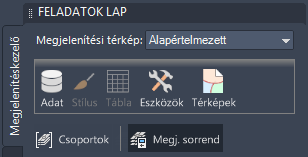

1. A Megjelenítéskezelőben kattintson a Csoportok menüpontra.
2. A Megjelenítéskezelőben kattintson az AdatforrásÚj csoport menüpontra.
3. A csoport nevének megváltoztatásához válassza ki a csoportot, és kattintson a meglévő névre. Billentyűzzön be egy új nevet, és nyomja le az Enter billentyűt.
4. Húzzon át fóliákat a csoportba.

Megjegyzés: Ha nem a Megjelenítési sorrend nézetet használja a megjelenítési sorrend megadásához, az AutoCAD Map 3D eszközkészlet a Csoportok sorrendet használja a térkép alapértelmezett megjelenítési sorrendjeként. A Megjelenítési sorrend nézet használatát követően a Csoportok nézet módosításai nincsenek hatással a megjelenítési sorrendre.

A megjelenítési sorrend módosítása

1. A Megjelenítéskezelőben szükség esetén kattintson a Megjelenítési sorrend elemre.

2. Húzza a fóliákat fel és le a megjelenítési sorrendjük megváltoztatásához.

A listában a megjelenítési sorrend elején tetején lévő elemek az alattuk lévő elemek felett lesznek megrajzolva.

Rajzfólia előnézeti stílusának módosítása

1. Válassza ki a fóliát.
2. A Megjelenítéskezelőben kattintson a Stílus gombra.
3. A Tulajdonságok paletta Megjelenítés lapján az Előnézet mező mellett válassza ki a használandó előnézeti stílust.

   Válassza ki például a vonallánc ikont egy hullámvonal ikon megjelenítéséhez, vagy válassza a poligon ikont egy sraffozás vagy kitöltés megjelenítéséhez.

Ez a beállítás a térképhez tartozó Megjelenítéskezelő fólia és a jelmagyarázat megjelenésére egyaránt hatással van.

Fólia keresése

1. A Megjelenítéskezelőben kattintson a jobb gombbal a fóliára, majd válassza a Fólia keresése lehetőséget.

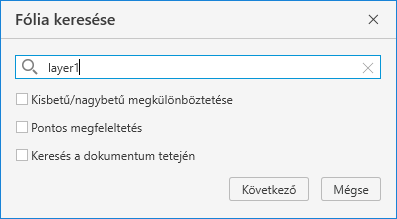

2. A Fólia keresése párbeszédpanelen adja meg a fólianévnél a keresendő kulcsszót, és válasszon az alábbi lehetőségek közül:
   • Kisbetű/nagybetű megkülönböztetése: A fólianevekben részben egymást követő karakterekre keres rá, és figyelembe veszi a kis- és nagybetűk egyezését.
   • Pontos egyezés: A teljes fólianevet meg kell adni ahhoz, hogy a megfelelő fóliát kapja eredményül.
   • Keresés felülről kezdve: Az adott fólianév keresését a legfelső fóliától kezdi.
   Megjegyzés: Ha egyik opció sincs kiválasztva, a funkció alapértelmezés szerint a részben egymást követő karakterekre keres rá, és nem veszi figyelembe a kis- és nagybetűk egyezését.
3. Kattintson a Következő keresése gombra.
