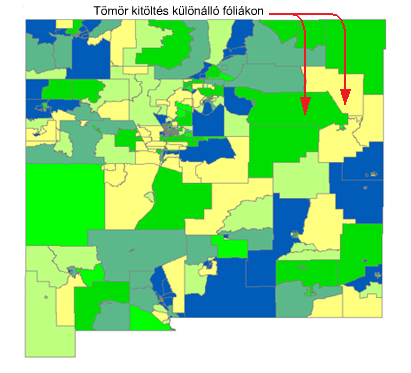

A rajzok zárt vonalláncait tömör kitöltéssel és sraffozási mintákkal lehet kitölteni. Különböző színeket használhat például a 10 000 lakos alatti és feletti megyék megjelölésére.
Zárt vonalláncok kitöltése
Az ADEFILLPOLYG parancs mindig tömör kitöltést használó sraffozási objektumot hoz létre.
Használhatja a HSRAFFOZ parancsot is a zárt vonalláncok kitöltéséhez. A MPFILL parancs segítségével kitöltheti a poligon objektumokat.
A zárt vonalláncok sraffozási mintákkal vagy tömör kitöltéssel való automatikus kitöltéséhez a lekérdezések végrehajtásakor használja a Tulajdonságok megváltoztatása jellemzőt a Lekérdezés megadása párbeszédpanelen.
Ha beállítja az Asszociatív sraffozási objektumok létrehozása lehetőséget az AutoCAD Map beállítások párbeszédpanel Lekérdezés lapján, akkor az AutoCAD Map 3D eszközkészlet asszociatív sraffozási objektumokat hoz létre az ADEFILLPOLYG, ADEQUERY (a tulajdonságok megváltoztatása használatával) és MAPTHEMATIC (kitöltés használatával) paranccsal létrehozott sraffozási objektumokhoz.
