Az AutoCAD Map 3D eszközkészlet programban a különböző koordináta-rendszereket használó rajzok adatai kombinálhatók. Ehhez határozza meg a koordináta-rendszert a csatolt rajzokhoz és az aktuális rajzhoz. Ha objektumokat visz csatolt rajzokból az aktuális rajzba, akkor az objektumok az aktuális rajz koordináta-rendszeréhez lesznek átalakítva.
A rajzhoz rendelt koordináta-rendszer segítségével meghatározhatja, hogy a rajz milyen koordináta-rendszerben készült. Ha például a készített térkép az Universal Transverse Mercator, Zone 27, US Survey Feet (egységes transzverzális Mercator-féle vetület, 27-es zóna, USA földmérési láb) adatokat használja, akkor az UTM-27F kódot rendelje a térképhez.

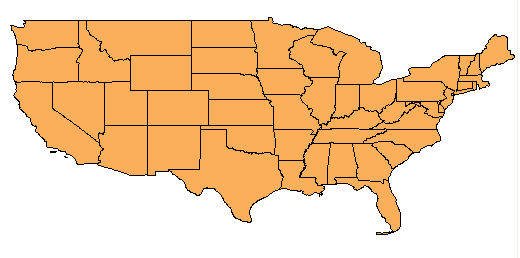

Az Egyesült Államok ezen térképe a Latitude-Longitude 84 koordináta-rendszert használja.
Azelőtt definiálja az aktuális rajzhoz és a forrásrajzhoz használt koordináta-rendszert, mielőtt lekérdezne bármilyen elemet a forrásrajzból. A forrásrajzból történő lekérdezés esetén az AutoCAD Map 3D eszközkészlet program automatikusan átváltja az objektumokat az aktuális rajz koordináta-rendszerére. Ez a művelet az úgynevezett koordináta-transzformáció. Amikor visszamenti az objektumokat a forrásrajzokba, az AutoCAD Map 3D eszközkészlet megfordítja a konverzió irányát. Az AutoCAD Map 3D eszközkészlet programban alapértelmezett transzformációk mellett saját transzformációkat is definiálhat.

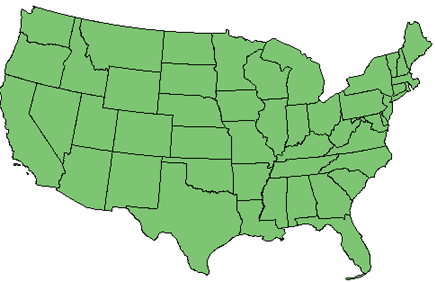

Ez a térkép az Albers Equal Area koordináta-rendszert használja.
A koordináta-rendszer kód és definíció a rajzfájlban kerül tárolásra. Megoszthatja a rajzot mindenkivel, aki a szoftver 4-es vagy későbbi verzióját használja, és ők is a helyes koordináta-rendszert kapják.
Ha a kiválasztott koordináta-rendszer hozzá van rendelve a kiválasztott csatolt rajzokhoz, akkor egy .bak kiterjesztésű biztonsági másolat készül mindegyik forrásrajzról a koordináta-rendszer információinak hozzárendelése előtt.
Az AutoCAD Map 3D eszközkészlet program által támogatott koordináta-rendszerek között megtalálható az egységes transzverzális Mercator-féle (UTM) rendszer és az Állami sík koordináta-rendszerek, amelyek az Egyesült Államokban használatosak, csakúgy, mint számos más nemzetközi koordináta-rendszer az egész világból. A támogatott rendszerek teljes listáját a koordináta-rendszer könyvtárban találhatja.
Testre szabott koordináta-rendszereket, dátumokat, ellipszoidokat, geodéziai transzformációkat és geodéziai transzformációs nyomvonalakat definiálhat. Koordináta-rendszerek definiálásakor használhatja a saját hálófájljait.
