Objektumok, például vonalak vagy ívek létrehozásakor pontokat megadhat egy másik pontból a szög és távolság értékek megadásával is.

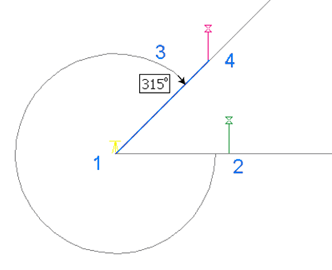

Válassza ki azt a vonalat, amelytől a szöget mérni kívánja úgy, hogy kiválaszt egy létező vonalat a rajzban, vagy úgy, hogy megad egy kezdő- és egy végpontot (1 és 2) a vonalhoz. Ezután adja meg a szöget (3) és a távolságot a kezdőponttól (4).
Pont megadása szög és távolság értékek használatával
-
Válassza a
menüpontját.
- A Szög/Távolság rutin transzparens módú használatához indítson el egy parancsot, például a VLÁNC vagy az ÍV parancsot, majd írja be: ‘mapcogo.
- A COGO bevitel párbeszédpanelen válassza ki a Szög/Távolság rutint.
- Adja meg a szög méréséhez használni kívánt vonalat. Kattintson a
ikonra a vonal kiválasztásához a térképen. - Az objektum első pontjához adja meg a vonal kezdő- és végpontját, vagy válasszon egy létező vonalat a rajzban.
- Az objektum további pontjaihoz csak a vonal végpontját kell megadnia. Az objektum előző pontja a vonal kezdőpontja.
- Adja meg az imént meghatározott vonal és az új pontot meghatározó vonal között mért szöget. Kattintson a
ikonra a szög kiválasztásához a térképen. - Adja meg a távolságot a kezdőponttól az új pontig. Kattintson a
elemre a távolság kiválasztásához a térképen. - Kattintson a Számítás elemre. Az AutoCAD Map 3D eszközkészlet kiszámítja az új pontot, és a térképen megjeleníti az előnézetét. Az új pont eltolásához kattintson a Tol gombra. Megjegyzés:
Ha a Koordinátageometria beállítása párbeszédpanelen bekapcsolja a 3D adat bevitelének kérése lehetőséget, megadhat egy magasságértéket a COGO bevitel párbeszédpanelEredmény szakaszában.
- Kattintson a Pont létrehozása parancsra.
