A kontúrvonalak esetében az egyes vonalak a felület azonos magasságú pontjait kapcsolják össze. Ezek a vonalak segítenek megállapítani a felületen lévő pontok szintmagasságát, illetve egyértelművé tenni és elemezni a 3D felület terepet, továbbá segíthetnek a navigációban.

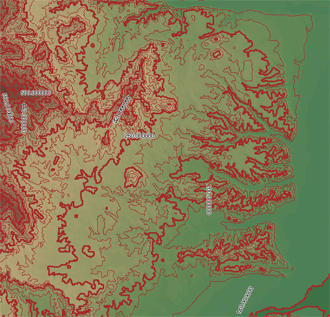

DEM felülethez hozzáadott szintmagasság vonalak
A szintvonalak új vonallánc vagy poligon jellemzőkként kerülnek mentésre egy SDF-fájlba, valamint a Megjelenítéskezelőben új fóliaként jelennek meg.
A kontúrvonalakat a többi jellemzőfóliához hasonlóan lehet módosítani és stilizálni. A szintvonalakat törölheti is, majd újra létrehozhatja őket.
A szintvonalak hozzáadása során a következőket adhatja meg:
- Az új szintvonalfólia nevét
- A szintemelkedések intervallumait
- Mértékegységeket (méterben vagy lábban) a szintmagasság méréséhez
- Szintvonalak közötti legnagyobb távolságot
- Szintvonal címkéket
- Azt, hogy vonalláncokból vagy poligonokból kívánja létrehozni
- A szintvonal jellemzőket tároló SDF-fájl nevét
