Ezzel a paranccsal lehet objektumokat vagy objektumok egy csoportját mozgatni, elforgatni, léptékezni. (A teljes forrásrajz transzformálásához, amíg az aktív; használja a transzformáció opciót a Rajz beállítások párbeszédpanelen.)
Válaszoljon az alábbi promptokra:
- Kiválaszt/<Fólia>
- Billentyűzze be az S karaktert az objektumok kiválasztásához, vagy az f karaktert, ha ki szeretné jelölni a fólián található összes objektumot.
- Objektumok kiválasztása
- Az AutoCAD bármely kiválasztási módszerével válassza ki a transzformálni kívánt objektumokat. Ha a fóliát választotta, billentyűzze be a transzformálni kívánt fólia nevét. Használhatja a * és ? helyettesítő karaktereket a fóliacsoport kiválasztásához.
- Első forráspont
- Válasszon egy pontot a rajzban, vagy billentyűzze be a koordinátáit.
- Első célpont
- Válasszon egy pontot a rajzban, vagy billentyűzze be a koordinátáit. Az objektumok az első forráspont és az új pont közti távolság alapján transzformálódnak.
- Második forráspont
- Válasszon egy pontot a rajzban, vagy billentyűzze be a koordinátáit.
- Második célpont
- Válasszon egy pontot a rajzban, vagy billentyűzze be a koordinátáit.

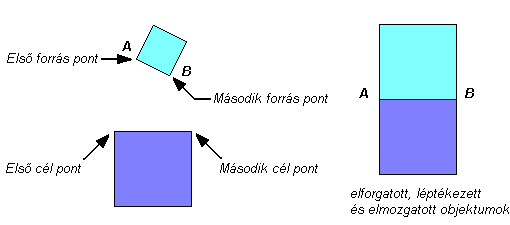

Forrás és célpontok
Az első forráspont és az első célpont közti távolság adja meg az objektum eltolásának mértékét.
A két forráspont és a két célpont szögeltérése adja meg az objektum elforgatásának mértékét.
A két célpont és a két forráspont közti távolság arány adja meg a lépték megváltozásának mértékét.
