Más rajzokból származó objektumokkal dolgozhat a másik rajz aktuális rajzhoz való csatolás segítségével. Az aktuális rajzhoz csatolt rajzok csoportját rajzkészletnek hívják.
Példa: Külön rajzokkal rendelkezik egy város minden negyede számára. Ezeket a rajzokat az aktuális rajzhoz csatolja, majd közös nézetben egyidejűleg tekinti meg a negyedeket.
Csatolt rajzok igazítása
Ha egy forrásrajzhoz globális koordináta-rendszer van rendelve, ezen rajz objektumai automatikusan a megfelelő méretre és pozícióra lesznek konvertálva az aktuális rajzban.
Amennyiben egy forrásrajzhoz nincs globális koordináta-rendszer rendelve, megadhatja, hogy hogyan illessze az aktuális rajzba a belőle másolt objektumokat.
|
|
||
|
|
|
|

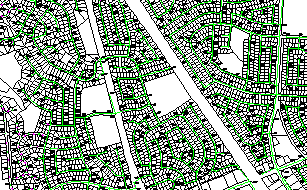

| Csatolt rajzok | Aktuális rajz |
Amint azt a fentiek mutatják, mozaikszerűen rendezi el a rajzokat, és eltolásértéket ad meg minden csatolt rajzhoz.
Minden csatolt rajzhoz megadhat eltolást. Megadhatja azt is, hogy a csatolt rajzok objektumai hogyan legyenek léptékezve és elforgatva, amikor bekerülnek az aktuális rajzba.
