A témák módosítják a jellemzőfólián található jellemzők megjelenését az adott fóliához társított tulajdonságok vagy attribútumok alapján.
Egy pont fóliához tartozó téma az egyes üzleteket például típusuk szerint eltérő szimbólummal jelölheti. A poligon fólia téma pedig a területeteket használatuk alapján különböző színnel vagy árnyalással ábrázolhatja.

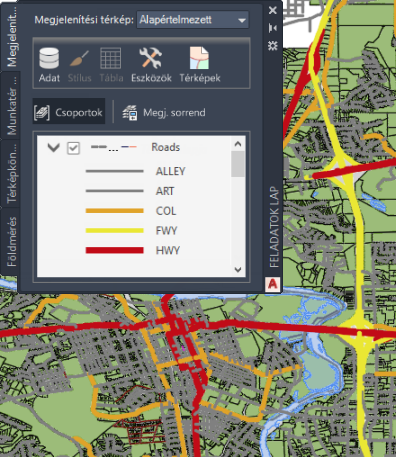

Az utakat típus szerint tematizáló téma.
Témaszabályok
A jellemzőfóliák témái méretarány-tartományokkal és mindegyikhez egy megfelelő szabállyal rendelkeznek. Ha például telekméret alapján tematizál, a méretarány-tartományok jelzik a különböző telekméreteket. Az első tartomány az 1000 és 5000 négyzetláb közötti telkeket tartalmazhatja, a második az 5001 és 10000 négyzetláb közöttieket és így tovább. Az első szabály meghatározza, hogyan jelenjen meg az első tartomány a térképen. A legkisebb telkek lehetnek például a legvilágosabb színűek, és a színek a telekméret növekedésével egyre sötétebbek lesznek.
A szabályok látványstílust, jelmagyarázat-feliratot és jellemzőfeliratot tartalmazhatnak.
- A Látványstílus beállításai a fólián lévő geometria típusától függően változnak. A poligonstílus beállításai tartalmaznak kitöltési és határvonal-beállításokat, a vonalstílus beállításait, beleértve a vonalvastagságot, színt, mintát, valamint a pontstílus beállításait, beleértve a szimbólum- és méretmeghatározásokat, valamint a színt.
- A jelmagyarázat-feliratok egy szabály feltételeinek leírását biztosítják. Szerkesztheti az alapértelmezett jelmagyarázat-feliratot például úgy, hogy „1000...2000” helyett a „Kis telkek” felirat jelenjen meg.
- A jellemzőfeliratok egy tulajdonság értékeit jelenítik meg. Elláthatja a telkeket például a címüket vagy területük nagyságát megjelenítő feliratokkal.
Amikor a program megrajzolja a fóliákat, az összes jellemzőt összeveti a szabályokkal, a felsorolásuk sorrendjében. A program az első olyan szabályt használja az adott jellemző stílusának és jelmagyarázat-feliratának meghatározására, amelynek megfelelt az adott jellemző. Az alapértelmezett vagy üres feltételek minden egyes jellemzőre érvényesek, és azon jellemzők stílusát határozzák meg, amelyekre nem érvényes egyik előző szabály sem. A jól megszerkesztett témák csak egy alapértelmezett szabályt tartalmaznak, és az a lista utolsó helyére van sorolva.
Elosztási módszerek
Amikor jellemzőtémákhoz hoz létre feltételtartományokat, akkor meg kell adnia az elosztási módszert. A következő módszerek közül választhat:
| Módszer | Leírás |
|---|---|
| Egyenlő | A legmagasabb és a legalacsonyabb értékek közötti különbség minden tartományban megegyezik. Ez a módszer könnyen értelmezhető, és hasznos a folyamatos adatok, például a csapadék megjelenítésére. |
| Tapasztalati szórás | A program a jellemzőket az alapján osztja tartományokba, hogy mennyivel tér el az értékük a középértéktől. Az AutoCAD Map 3D eszközkészlet kiszámítja a középértéket, majd hozzáadja vagy kivonja a tapasztalati szórást a középértékből a tartományok módosításához. |
| Kvantilis | Minden tartományban azonos számú jellemző van. Ez a módszer olyan adatok megjelenítésére alkalmas, amelyekben egyenletesen oszlanak el az értékek. |
| Jenk (természetes határok) | A tartományokat az adatok értékeinek természetes csoportosítása határozza meg. A hasonló értékű jellemzők közös csoportokba kerülnek. Ez a módszer az adatok természetes csoportosítását mutatja meg. |
| Egyedi értékek | A program nem csoportosítja a jellemzőket. Ez az eloszlás abban az esetben hasznos, ha az adatok nem folytonosak, meghatározott számú érték van, és sok jellemzőnek ugyanaz az értéke. |
