Az Adatkapcsolat segítségével számos raszterképfájlhoz csatlakozhat. Használja a Raszter kiterjesztés szolgáltatást raszterképeknek az Adatkapcsolat által nem támogatott formátumokba történő beillesztésére és igazítására, vagy a korrelációs információ megadására használhatja olyan fájloknál, amelyek nem tartalmazzák ezt az információt a fájlon belül.
Némely képszerkesztő alkalmazás, például az AutoCAD Raster Design eszközkészlet, a kép helyzetére vonatkozó információt egy hozzárendelt korrelációs forrásfájlban tárolja.
Ha raszterképet illeszt be a Kép beillesztése parancs segítségével (Válassza az
elemet. Keres), az AutoCAD Map 3D eszközkészlet beolvassa a koordinátakorrelációs adatokat, és a rajzban a pontos koordinátahelyre helyezi a képet.

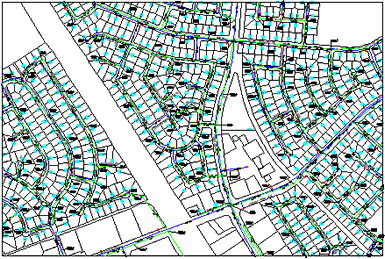

Raszterkép beillesztése várostérképbe. Az eredmény megtekintéséhez mozgassa a mutatót a kép fölé.
A kép beillesztése után megváltoztathatja a kép megjelenítési sorrendjét úgy, hogy a jellemzők és a rajzi objektumok a kép tetején jelenjenek meg.
A képek beillesztésekor az AutoCAD Map 3D eszközkészlet a képet a rajzfájlhoz az elérési útvonal vagy egy adatkezelő dokumentumazonosító segítségével kapcsolja. A csatolt kép frissítésekor a módosítások a rajzban is megjelennek. Mivel a kép maga nem kerül a rajzba, a kép alig növeli meg a rajzfájl méretét.
Ha egy kép egyszer már a rajzhoz lett rendelve, blokként kezelve többször újra beilleszthető. Minden egyes beillesztésnek saját vágási határa és saját fényerő-, kontraszt-, halványodási és átlátszóság beállítása van. A képek darabokra vághatók, és részeik újra elrendezhetők a rajzban.
Támogatott képformátumok
Az AutoCAD Map 3D eszközkészlet a legtöbb általános, a számítógépes grafikák készítésénél, dokumentumkezelésnél, térképezésnél és geográfiai információs rendszereknél (GIS) használt képfájlformátumot támogatja. A képek kéttónusúak, 8-bites szürke (szürkeskála), 8-bites színes (indexelt szín) vagy 24-bit színes (true color) lehetnek.
Számos képfájl formátuma támogatja az átlátszó képpontokkal rendelkező képeket. Ha a képek átlátszósága be van kapcsolva, az AutoCAD Map 3D eszközkészlet program felismeri az átlátszó képpontokat, és az AutoCAD Map 3D eszközkészlet képernyőn található grafikák „átlátszanak” ezeken a képpontokon. (A kéttónusú képeken a háttérpontok átlátszóként kezelhetők.)
Ezen felül kiválaszthatja az átlátszó színt a szürkeskálás vagy színes képekhez, és beállíthatja az átlátszatlanságot a raszterképekhez.
Az AutoCAD Map 3D eszközkészlet az alábbi raszterfájlformátumokat támogatja. Néhány formátum, mint például a SID és ECW, OLE objektumként, nem képfájlként támogatott. Az AutoCAD Map 3D eszközkészlet a formátumot a fájl tartalmából azonosítja, nem a kiterjesztésből.
| Típus | Leírás és verzió | Fájlkiterjesztés |
|---|---|---|
| BMP | Windows és OS/2 bitkép formátum | .bmp, .rle, .dib |
| CALS-I | Számítógéppel segített felmérési és logisztikai támogatás | .rst, .gp4, .mil, .cal, .cg4 |
| DOQ | Digital orthophoto quadrangle raster image format – digitális ortofotó szelvény raszterkép formátum (légifelvételek készítésénél használják, amelyeket a torzítás eltávolítása érdekében dolgoznak fel) | .doq |
| ECW | Enhanced Compressed Wavelet (az ER Mapper nagymértékben tömörített, változó felbontású képformátuma) | .ecw |
| FLIC | Autodesk digitális animáció formátum | .flc, .fli |
| GeoSPOT | SPOT Image Corporation formátum georeferencia információval | .bil |
| GeoTIFF | TIFF georeferencia információval | .tif |
| GIF | Graphics Interchange Format (a CompuServe által kifejlesztett raszterképformátum) | |
| IG4 | Image Systems Group 4 | .ig4 |
| IGS | Image Systems Szürke Skála | .igs |
| IKONOS | 8 vagy 16 bites műholdas felvételek | |
| JFIF | JPEG Fájl csere formátum | .jpg |
| JPEG és JPEG 2000 | Joint Photographics Expert Group | .jpg |
| LANDSAT FAST L7A | A Landsat 7 műhold által használt multispektrális képformátum | |
| NITF | National Imaging Transmission Format (az Egyesült Államok szövetségi hatóságai, valamint a NATO által együttesen használt többkeretes formátum) | |
| PCX | PC Paintbrush Exchange | .pcx |
| PICT | Macintosh PICT1, PICT2 | .pct |
| PNG | Portable Network Graphics (hordozható hálózati grafika) | .png |
| Quickbird TIFF | A DigitalGlobe Quickbird Satellite által kifejlesztett multispektrális képformátum | |
| RLC 1 és 2 | Run Length Encoding format – hosszkódolású formátum (az 1-es verzió nem rendelkezik fejléccel, a 2-es verzió pedig IST fejléccel rendelkezik) | .rlc |
| SID (MrSID) | Multi-Resolution Seamless Image Database (a LizardTech nagymértékben tömörített formátuma) | .sid |
| TARGA | TrueVision képfájl formátum | .tga |
| TIFF | Tagged Image File Format | .tif |
