Az objektumosztályozás segíti az objektumok rendezését és kiválasztását a rajzban.
Az objektumosztályozás segítségével a rajz objektumait az általuk jelölt, a valós világnak megfelelő jellemzők alapján, például utak és aknák alapján rendezheti. Objektumok objektumosztályozással történő létrehozásakor a program az objektumhoz automatikusan tulajdonságokat és értékeket rendel az osztályozásuk alapján. Továbbá az objektumosztályhoz tartozó minden objektum megtalálható és kijelölhető.
Objektumosztályozás beállítása
- Kezdésként határozza meg a standard objektumokat, melyeket a szervezeten belül használni kíván. Ha például a szervezet útvonaltérképeket készít, szüksége lehet néhány standard útobjektumra, mint például az elsődleges út és másodlagos út.
- Minden egyes szabványos objektumtípushoz határozza meg a tulajdonságokat és adatokat. Mindegyikhez adjon meg egy objektumosztályt, amely meghatározza az objektumtípus tulajdonságait és adatait. Minden objektumosztály-definíció egy objektumosztály-definíció fájlban van tárolva.
Lehet például, hogy minden Elsődleges utat vastag vonallánccal kíván használni az Elsődleges út fólián, olyan objektumadatokat társítva hozzá, amelyek tartalmazzák a sávok számát és az úton érvényes sebességkorlátozást is. Ehhez hasonlóan az is lehetséges, hogy a másodlagos útvonalak a Másodlagos útvonal fóliára kerüljenek, vékony vonallal jelenjenek meg, és információt tartalmazzanak a burkolat típusáról.
- Használja az objektumosztály-definíciókat olyan objektumok létrehozásához, melyekhez szabványos tulajdonság és adathalmaz készletek vannak rendelve.
Ha például az Osztályozott objektum létrehozása paranccsal hoz létre egy Elsőrendű utat, ez egy vonallánccal, egy vastag vonallal, az Elsőrendű utak fólián történik, olyan objektumadattal, amely felsorolja a sebességkorlátozásra és a sávok számára vonatkozó értékeket. Amikor másodlagos utat hoz létre, az a Másodlagos utak fóliára kerül, vékonyabb vonallal és eltérő értékekkel a burkolat típusával és a sávok számával kapcsolatban.

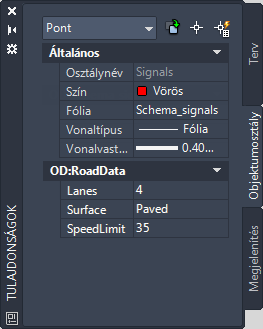

Ha kiválaszt egy objektumosztályozással létrehozott objektumot, akkor az adott objektumosztályhoz tartozó tulajdonságok megjelennek a Tulajdonságok paletta Objektumosztály lapján. Ha például kiválaszt egy utat, a Tulajdonságok paletta megjeleníti a fóliát, a vonalvastagságot, a felület típusát, és a sávok számát. Módosítsa a tulajdonságokat az ablakba történő új adatok bevitelével.
Amikor kiválaszt egy utat a rajzban, az Objektumosztály lap az összes, az Út objektumosztályhoz tartozó tulajdonságot megjeleníti. A panelre kattintva és egy listaelemet kiválasztva módosíthatja az értékeket.
