Az egyik osztály vagy fólia a forrás, egy másik pedig az átfedés. Az Átfedés művelet olyan kimeneti fóliát hoz létre, amelyet a program különálló SDF jellemzőtárként is ment. Az új fólia tartalma és attribútumai attól függnek, hogy milyen típusú Átfedés műveletet végez el.

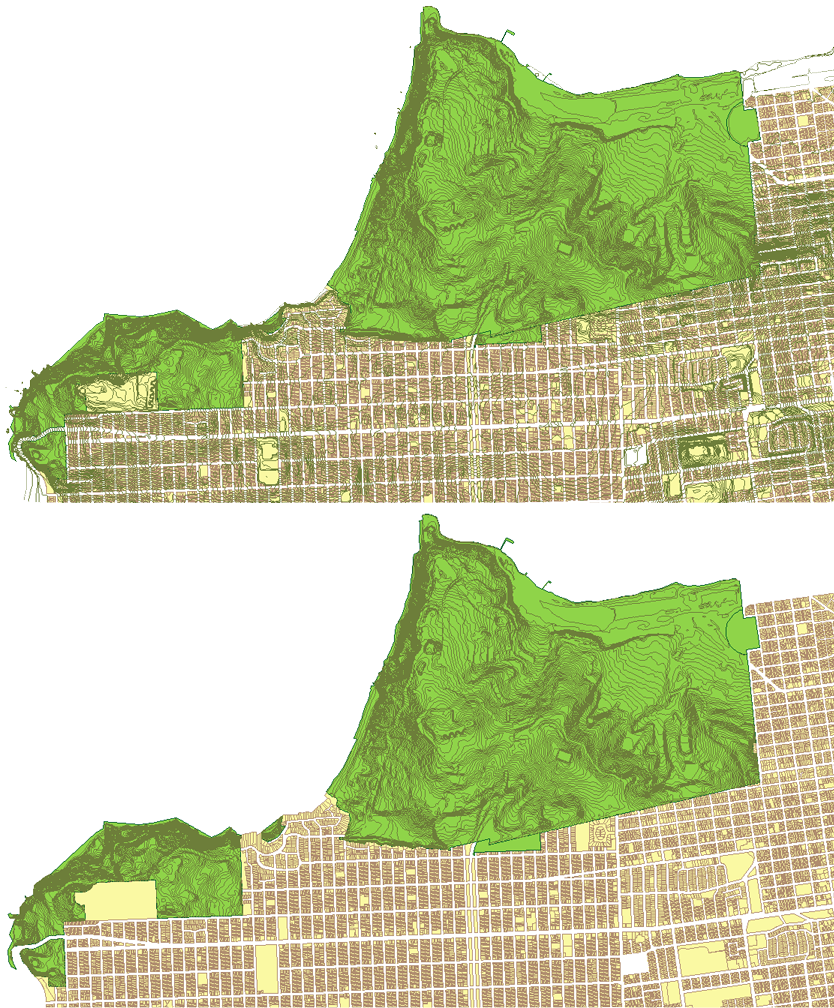

Az átfedés használatának köszönhetően a szintvonalak csak a zöld poligonon belül jelennek meg.
Akár egymillió jellemzőhöz is átfedhet jellemzőosztályokat, a jellemzők méretétől és összetettségétől függően.
Tűrési egységek beállítása
Beállíthatja a Nyújtottság tűrése és az Ordináta tűrés tűrésértékeit is. A nyújtottság tűrése határozza meg, hogy melyik poligonoknak kell különálló jellemzőknek lenniük, illetve hogy melyek túl kicsik, amiért szomszédos jellemzők részét kell képezniük. Az ordináta tűrés határozza meg, milyen távol kell lennie egymástól két csomópontnak, hogy a kimeneti fólián különálló pontok legyenek. Mindegyik ilyen tűrésbeállításhoz először ki kell választani egy egységet, majd be kell állítani egy értéket. A beállított egység a használt koordináta-rendszertől függ.
Ha olyan földrajzi koordináta-rendszert használ, amely fokokban adja meg a méréseket, területegységekben (például négyzetlábban vagy -méterben) kell megadnia a Nyújtottság tűrése értéket. A Nyújtottság tűrése alapértelmezés szerint négyzetméterben van. Ezek a tűrések helyi méréseket jelölnek, és olyan hibákat tartalmazhatnak, amelyek nem változnak jelentősen a hely függvényében. Az Ordináta tűrés azonban nem valós távolságegység, és földrajzi rendszerek fok mértékegységében kell kifejezni.
Attribútumok az eredményül kapott fóliákban
A Szétválasztási és egyesítési szabályok párbeszédpanelen állíthatja be az átfedési művelet miatt kettéosztott jellemzők attribútumait. Ha nem állítja be ezeket a szabályokat, akkor a jellemzők az alapértelmezett szabályokat követik. Egyesítési szabályok nem alkalmazhatók. Ha átfed két jellemzőforrást, amelyeket korábban egy másik térképben használt, akkor újra be kell állítania a szabályokat az új térképhez.
Néhány esetben a forrás és az átfedés attribútumai is bekerülnek a kimenetbe. Ha ez megegyező nevű attribútumokat eredményez, akkor azok megtartják az eredeti nevüket, és kapnak egy numerikus utótagot. Átfedhet például egy Városok és egy Telkek nevű fóliát. Ha mindkettő rendelkezik egy Név attribútummal, akkor az eredményül kapott fóliának lesz egy Név_1 és egy Név_2 attribútuma.
Forrás és átfedés geometriák kiválasztása
A geometria, amelyet a jellemzőosztályokban vagy a fóliákban kiválaszt, meghatározza a párbeszédpanel egyéb lehetséges választásait. Csak bizonyos típusú geometriákat vonhat össze. Az Egyesítés és a Szimmetrikus különbség például csak a poligon/poligon összevonást támogatja. Ha pontgeometriát választ ki a forráshoz, akkor csak poligon geometriát választhat az átfedéshez.
Fontos a geometriák kiválasztási sorrendje. Vonal és poligon geometriák összehasonlításánál a vonal geometriának kell lennie a forrás fóliának. Ha poligon geometriát választ ki a forrásnak, akkor a vonal geometriák nem lesznek elérhetők az átfedéshez.
A Típus beállítási lehetőségei a forrás és az átfedés geometriájától függnek. Azonban ha a Forrás vagy az Átfedés leköt bizonyos adatokat, az AutoCAD Map 3D eszközkészlet nem tudja meghatározni a geometriatípusokat a művelet elvégzése előtt. Ilyenkor az összes Típus beállítás elérhető, még ha némelyik érvénytelen is. A kimenet üres lehet, ha nincs érvényes geometriakombináció.
Ha a forrás vagy az átfedés több geometriát tartalmaz, kiválaszthat bármilyen jellemzőosztályt vagy fóliát az átfedésben és bármilyen átfedési műveletet a Típus beállításainál. Viszont a kimenet üres lehet, ha nincs érvényes geometriakombináció. Valamint, ha a geometria tartalmaz poligonokat és vonalakat is, minden vonal, amely poligonokat metsz, kettéosztja azokat, ami nem várt eredményt hozhat.
Átfedéstípusok
Közösrész
A Közösrész meghatározza a geometriát, amely átfed a forrás és az átfedés jellemzőforrásokban. Minden, ami nem szerepel az átfedésben, az kihagyásra kerül a kimenetből, tehát az eredményül kapott fólia azt ábrázolja, ami a forrás és átfedés jellemzőforrásokban közös. Akkor használja a Közösrész átfedést, ha szeretné megtalálni azokat a pontokat és vonalakat, amelyek egy poligonon belül fekszenek, vagy meghatározni azokat a helyeket, ahol két vonaljellemző átfedi egymást. Megkereshet például három pontot, melyek egy park poligonon belül találhatók.
Az eredményül kapott fólia rendelkezik a forrás és az átfedés jellemzők attribútumaival is.
A Közösrész a következő típusú geometriákat támogatja:
-
Közösrész: vonal/vonal
-
Közösrész: vonal/poligon
-
Közösrész: pont/poligon
-
Közösrész: poligon/poligon
Egyesítés
Az Egyesítés meghatározza a geometriát, amely a forrás vagy az átfedés jellemzőben létezik. A geometria metszetében új jellemzők jönnek létre. Az eredményül kapott fólia a két összehasonlító fólia összege. Az Egyesítést két kapcsolódó poligon jellemző összevonására használhatja. Létrehozhat például egy új jellemzőforrást, amely kombinálja az üzleti kerületet és a színházi kerületet, ahol ez a két terület átfedi egymást.
Az eredményül kapott fólia rendelkezik a forrás és az átfedés jellemzők attribútumaival is.
Az Egyesítés csak a poligon/poligon összehasonlítást támogatja.
Egyesítés: poligon/poligon
Töröl
A Töröl átfedéstípus azt a geometriát határozza meg a forrásból, amely nem metszi az átfedést. A metsző részeket a program elveti. A Töröl használatával kivonhat egy geometria metszetet egy jellemzőosztályból. Megkeresheti például az összes utat, amely a vállalat kerületén kívül esik, vagy az összes kórházat, amely az árterületen kívül található.
Az eredményül kapott fólia csak a forrás jellemző attribútumaival rendelkezik.
A Törlés a következő típusú geometriákat támogatja:
-
Törlés: vonal/poligon
-
Törlés: pont/poligon
-
Törlés: poligon/poligon
Kimetszés
A Kimetszés új jellemzőket hoz létre, ahol a forrás és átfedés jellemzők metszik egymást. A Kimetszés használatával kettéoszthatja a jellemzőt annál a pontnál, ahol az metsz egy másik jellemzőosztályt, és új jellemzőket hozhat ott létre. Feloszthat például utakat vagy telkeket ott, ahol azok keresztezik a megyehatárt.
A forrás és az átfedés jellemzőattribútumai beletartoznak a létrejövő jellemzőkbe, de csak a metsző jellemzők tartják meg mindkettő értékét. Ha az AutoCAD Map 3D eszközkészlet feloszt egy eredeti jellemzőt, hogy kimeneti jellemzőt hozzon létre, a Szétválasztási és egyesítési szabályokkal határozza meg az attribútumok hozzárendelési módszerét. Amikor ez előfordul, az átfedés attribútumai hozzáadódnak a létrejövő jellemzőkhöz. A nem metsző forrás jellemzők megtartják az eredeti tulajdonságaikat.
A Kimetszés a következő típusú geometriákat támogatja:
-
Kimetszés: vonal/poligon
-
Kimetszés: pont/poligon
-
Kimetszés: poligon/poligon
Kivágás
Ahogyan a Kimetszés, a Kivágás is létrehoz sajátosságokat a forrás azon területeiből, amelyek fedésben vannak az átfedés jellemzőkkel.
A Kivágás használatával megkeresheti azokat a jellemzőket, amelyek egy geometriai területen belül fekszenek. Megkeresheti például a tűzcsapokat egy létesítményen belül vagy útszakaszokat egy adott környéken belül.
Ha az AutoCAD Map 3D eszközkészlet feloszt egy eredeti jellemzőt, hogy kimeneti jellemzőt hozzon létre, a Szétválasztási és egyesítési szabályokkal határozza meg az attribútumok hozzárendelési módszerét.
Amikor a Kivágás parancsot használja, csak a Forrás jellemzőattribútumai szerepelnek az eredményül kapott fólián.
A Kivágás a következő típusú geometriákat támogatja:
-
Kivágás: vonal/poligon
-
Kivágás: pont/poligon
-
Kivágás: poligon/poligon
Lefedés
A Lefedés új jellemzőket hoz létre az átfedés jellemzők forrás jellemzőkre való lefedésével. Az összes átfedés jellemzőből új jellemző lesz a létrejövő fólián. Továbbá a forrás azon területei, amelyek nem esnek az átfedés jellemzők geometriáján belülre, szintén új jellemzők lesznek a létrejövő fólián. A Lefedés használatával összevonhat két egymást átfedő jellemzőt. Hozzáadhatja például egy város kerületének attribútumait a létesítményekéhez, amelyeket az átfed.
A kimeneti fólia tartalmazza a forrás és az átfedés attribútumait is. A forrás geometriából létrejövő jellemzők rendelkeznek a forrás attribútumokkal, de az átfedés attribútum értékeik értéke NULL. Az átfedés geometriából létrejövő jellemzők rendelkeznek az átfedés attribútumokkal, de a forrás attribútum értékeik értéke NULL.
A Lefedés csak a poligon/poligon összehasonlítást támogatja.
-
Lefedés: poligon/poligon
Szimmetrikus különbség
A Szimmetrikus különbség azokat a geometriákat határozza meg a forrás és átfedés jellemzőkben, amelyek nem fedik át egymást. A jellemzők átfedő részei nem szerepelnek a kimenetben. A nem átfedő területek új jellemzőkké válnak. A Szimmetrikus különbség használatával megkeresheti azokat a területeket, amelyek kölcsönösen kizárólagosak a két jellemzőosztályban. Megkeresheti például azokat az új lakóépületeket, amelyek meglévő iskola kerületeken kívül találhatók.
A kimeneti fólia tartalmazza a forrás és az átfedés attribútumait is. A forrás geometriából létrejövő jellemzők rendelkeznek a forrás attribútumokkal, de az átfedés attribútum értékeik értéke NULL. Az átfedés geometriából létrejövő jellemzők rendelkeznek az átfedés attribútumokkal, de a forrás attribútum értékeik értéke NULL.
A Szimmetrikus különbség csak a poligon/poligon összevetéseket támogatja.
Szimmetrikus különbség: poligon/poligon
