Fájl létrehozása CAD-fájlokból

Megismerheti, hogyan hozhatja létre egy DXF-, PDF- vagy STEP- (STP-) fájl másolatát egy CAD-fájllal.

Ezzel a paranccsal DXF-, PDF- és STEP- (STP-) fájlokat hozhat létre anélkül, hogy módosítaná egy CAD-fájl életciklus-állapotát.

Megjegyzés: A (DXF, PDF, STEP) létrehozása parancs különböző hozzáférési pontokon való használatához a rendszergazdának megfelelő hozzáférést kell biztosítania.

  1. Válassza ki azt a CAD-fájlt, amelyből manuálisan létre kívánja hozni a fájlt.

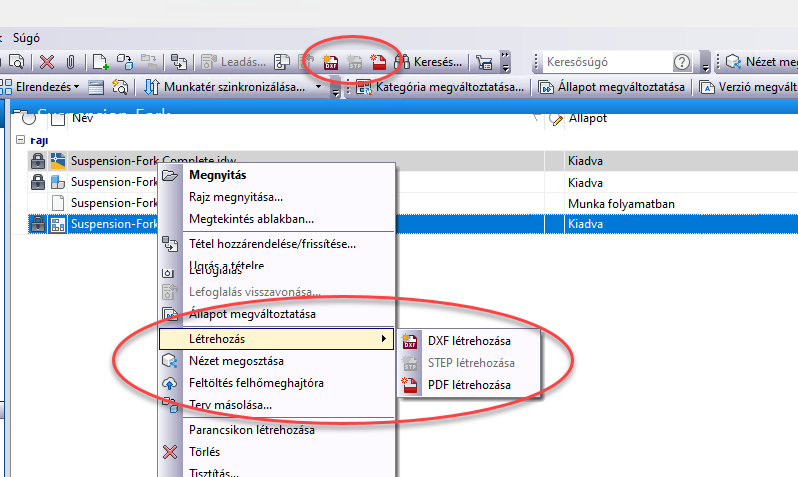

  2. Kattintson a jobb gombbal, majd válassza a Létrehozás > (DXF, PDF, STEP) létrehozása elemet. A parancsot az eszköztárból is kiválaszthatja.

    Azt is megteheti, az eszköztár Műveletek > Létrehozás elemére kattint, és kiválasztja a Létrehozás (DXF, PDF, STEP) parancsot.

    **Fontos: ** A DXF létrehozása, a PDF létrehozása és a STEP létrehozása parancs csak a fájl legfrissebb verziójához elérhető el, a CAD-fájlok korábbi előzményverzióihoz és revízióihoz nem.

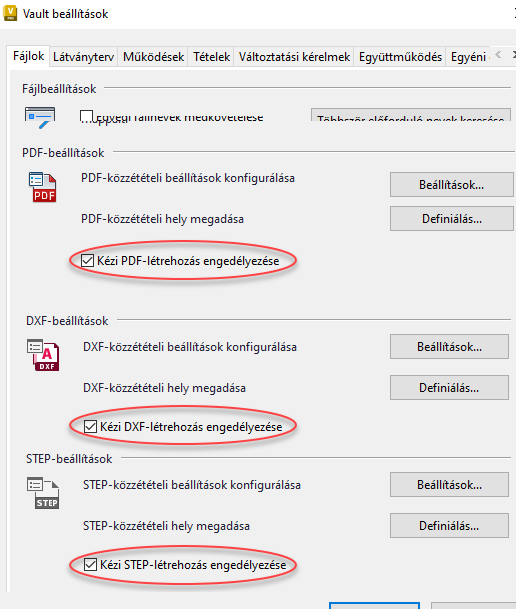

Megjegyzés: A Fájl létrehozása parancs használatához rendszergazdaként be kell jelölnie a fájllétrehozás jelölőnégyzetét a Vault beállítások párbeszédpanel DXF, PDF és STEP beállításai területén.
Szülőoldal: Fájlok közzététele
